TLV DC3A 整合旋流式气水分离器和空气疏水阀，可提供高品质的干空气。适用于空气主管道和分支管道，利用离心力从空气中分离冷凝水，并带有内置自由浮球式疏水阀，用于自动排放收集的冷凝水。汽水分离效率高达98%。

特点

1. 汽水分离效率高达98%。
2. 自动调节型自由浮球式疏水阀可连续排放分离后的冷凝水。
3. 高精磨高圆度的浮球和三点支座式结构确保良好的密封性、即使在无负荷的工况中也能确保完美的密封。
4. 内置大流通面积的过滤器、确保无故障工作。
5. 只有一个运动部件—浮球、避免了集中磨损、不需维修、延长了使用寿命。

规格

• 连接方式: 螺纹, 法兰
• 口径: 螺纹 15, 20, 25 / 法兰 15, 20, 25, 40, 50, 65, 80, 100 mm
• 最大工作压力 (PMO): 1.0 MPaG
• 最小工作压力: 0.01 MPaG
• 最大工作温度 (TMO): 100 °C
• 适用流体: 空气

WARNING

不适用于有毒、易燃或其它有害气体。为避免非正常运作、事故或人身伤害，请不要超越规格范围使用本产品。如果使用国家或地区的技术标准或法规对上述规格有特殊规定时，该产品应遵照当地规定使用。

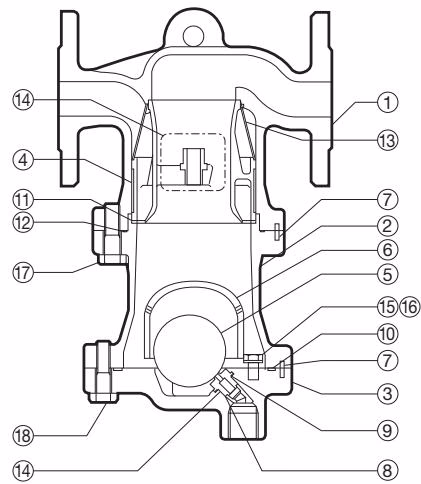

结构

序号	名称	材质	JIS	ASTM/AISI
1	阀体 (螺纹 / 法兰)	球墨铸铁	FCD450	A536
2	汽水分离器阀体	铸铁 / 球墨铸铁	FC250	A126 Cl.B
3	疏水阀阀盖	铸铁 / 球墨铸铁	FC250	A126 Cl.B
4	汽水分离器	铸不锈钢	SCS13	A351 Gr.CF8
5	浮球	不锈钢	SUS316L	AISI316L
6	浮球保护盖	铸铁 / 球墨铸铁	FC250	A126 Cl.B
7	定位销	不锈钢	SUS304	AISI304
8	疏水阀阀座	丁腈橡胶/不锈钢	NBR/SUS303	D2000BF/AISI303

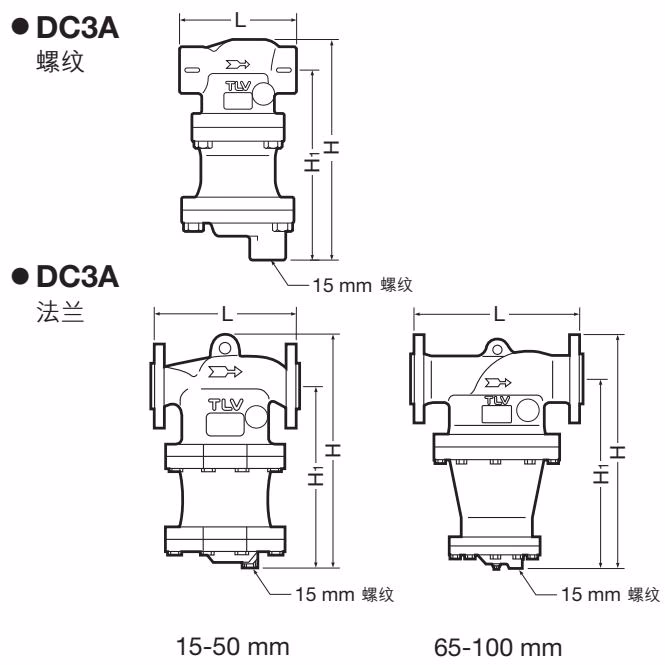

外形尺寸

螺纹:

法兰:

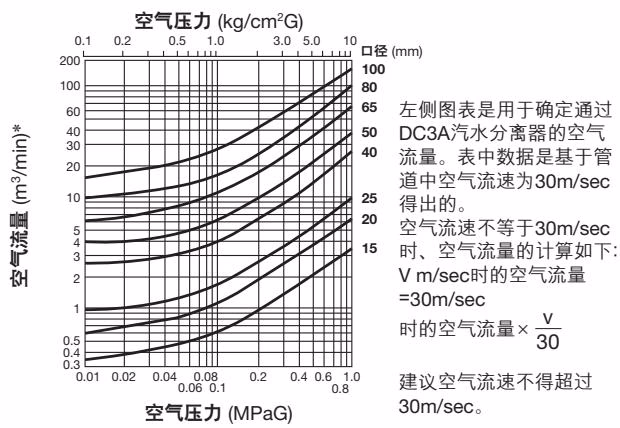

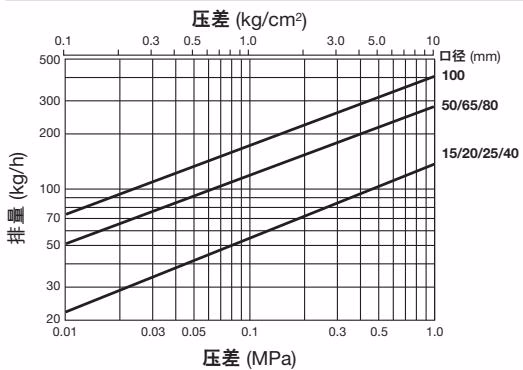

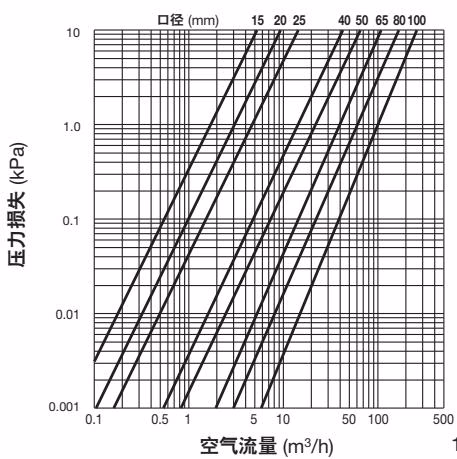

流量与排量

正确安装

• 安装、检查、维护、修理、拆卸、调整以及阀门的开启/关闭只能由经过培训的维修人员进行。
• 采取措施防止人员与产品排出口直接接触。
• 请安装在不会发生冻结的条件下使用。
• 请安装在不会发生水锤的条件下使用。

1. 安装前，请确保拆下产品上的所有保护封贴。
2. 安装分离器前，请吹扫进口管路以清除管路碎屑、污垢和油污。吹扫后关闭进口阀门。
3. 将产品安装在管路上冷凝水分离对效率影响最大的位置。例如，安装在需要高品质干空气的设备进口的主管道或支管道上。
4. 安装分离器疏水阀时，确保产品上的箭头指向流体流动方向。
5. 产品的水平和前后倾斜角度不应超过10°。
6. 安装主出口阀门和主出口管路，以及冷凝水出口接头和冷凝水出口管路。
7. 为了便于检查和维护，请在冷凝水出口处安装活接头，并确保有足够的维护空间。
8. 打开进口阀门和出口阀门，检查以确保分离器疏水阀功能正常。

运行检查

如果疏水阀向大气开放，可进行目视检查以帮助确定是否需要立即进行维护或维修。每年应至少进行两次运行检查。

状态	特征
正常	冷凝水与闪蒸汽连续排出，并能听到流动声。如果冷凝水很少，几乎没有流动声。
堵塞	无冷凝水排出。疏水阀安静无声，且疏水阀表面温度低。
吹放	空气或蒸汽从出口连续流出，并有连续的金属声。
泄漏	空气或蒸汽与冷凝水一起从疏水阀出口排出，并有高频刺耳的声音。

检查与维护

DANGER

切勿对浮球直接加热。浮球可能因内部压力增加而爆炸，导致事故、严重伤害或财产设备损坏。

零件检查步骤	检查标准
阀体, 阀盖	检查内部是否有损坏、污垢、油脂、油膜、铁锈或水垢
垫圈	检查是否有翘曲或损坏
过滤网	检查是否有堵塞、腐蚀或损坏
浮球	检查是否有变形、损坏、油膜或内部进水
阀座	检查是否有铁锈、水垢、油膜、磨损或损坏

故障排除

故障	原因	对策
无冷凝水排出或排放不良 (堵塞)	浮球损坏或充满冷凝水	更换浮球
	疏水阀阀座孔、过滤网或管路被铁锈或水垢堵塞	清洗
	疏水阀工作压力超过规定的最大压力，或压差不足	比较规格和实际工作条件
空气从疏水阀出口排出或泄漏 (吹放 / 泄漏)	铁锈和水垢积聚在疏水阀阀座周围或浮球下方	清洗
	疏水阀阀座已损坏	更换新的疏水阀阀座
	浮球变形或结垢	清洗或更换浮球
	分离器安装超过最大允许倾斜角度	纠正安装位置
密封面泄漏空气	垫圈老化或损坏	更换新垫圈
	拧紧力矩不正确	按正确的力矩拧紧
分离器出口处的空气中混有水分	空气流速过高	采取必要措施降低流速
