Кондуктометрический зонд Спиракс Сарко (Spirax Sarco) LP30 при использовании совместно с контроллером уровня LC3000 или LC3050 обеспечивает высокоточную самоконтролируемую сигнализацию низкого уровня для паровых котлов. Он состоит из корпуса датчика (со съемным кабельным штекером) и отдельного зонда датчика. В нормальных рабочих условиях зонд датчика частично погружен, и сопротивление относительно земли низкое. Когда уровень воды опускается ниже зонда датчика, сопротивление относительно земли становится высоким, в результате чего контроллер выдает сигнал тревоги низкого уровня. Компараторный зонд компенсирует любую утечку сопротивления на землю, вызванную накипью, грязью или внутренней влагой, обеспечивая правильное обнаружение сигнала тревоги низкого уровня даже в суровых условиях.

Особенности

• Высокоточный самоконтролируемый датчик сигнализации низкого уровня.
• Подходит для давлений до 32 бар изб. (239°C).
• Не требует технического обслуживания.
• Надежно закрепленный зонд датчика.
• Доступные длины зондов: 500 мм (19,7 дюйма), 1000 мм (39,4 дюйма) и 1500 мм (59 дюймов).

Предельные условия

Параметр	Значение
Расчетные условия давления	PN40
Максимальное давление в котле	32 бар изб. (464 psi g)
Максимальная температура	239°C (462°F)
Давление холодных гидравлических испытаний	60 бар изб. (870 psi g)
Максимальная температура окружающей среды	70°C (158°F)
Максимальная длина кабеля датчика	50 метров (164 фута)
Степень защиты кабельного штекера	IP65

Материалы

№	Деталь	Материал	Стандарт
1	Корпус датчика	Аустенитная нержавеющая сталь	BS EN 10088-3 (1.4306)
2	Кожух	Аустенитная нержавеющая сталь	Type 316L
3	Паспортная табличка	Поликарбонат
4	Штекер и розетка	Полиамид
5	Прокладка	Силиконовая резина
6	Компараторный зонд	Аустенитная нержавеющая сталь	Type 316L
7	Первичный и вторичный изоляторы	PTFE	BS 6564 Grade UA Type 1
8	Установочный штифт	Аустенитная нержавеющая сталь	Type 302/304
9	Наконечник зонда	Аустенитная нержавеющая сталь	Type 316L
10	Контргайка	Аустенитная нержавеющая сталь	BS 6105 A4 80

Вес (приблизительно, включая упаковку)

Длина зонда	500 мм (19,7 дюйма)	1000 мм (39,4 дюйма)	1500 мм (59 дюймов)
Вес датчика	0,51 кг (1,1 фунта)	0,63 кг (1,4 фунта)	0,92 кг (2,0 фунта)

Примечание: Вес самого датчика составляет 0,32 кг (0,7 фунта).

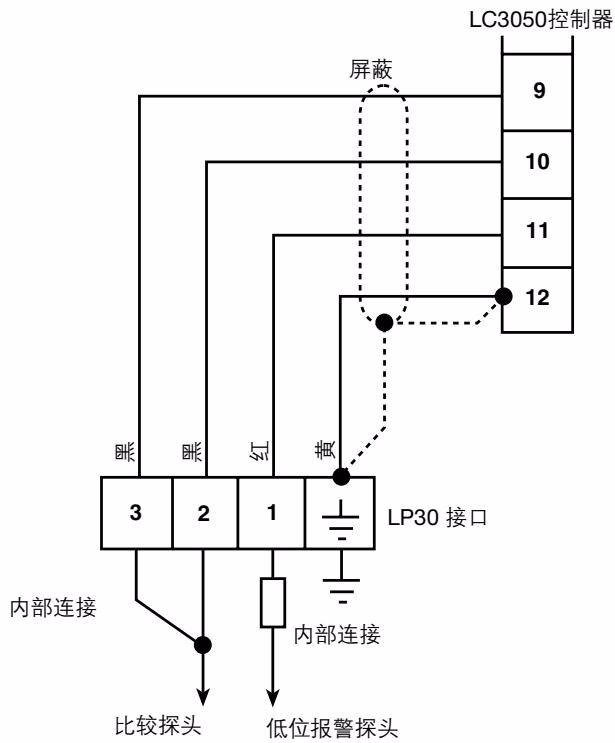

Схема подключения

Установка

Датчик имеет соединение с внутренней резьбой ½" BSP. При установке в котел или в резервуар с сильной турбулентностью требуется защитная труба. Изделия специально разработаны для использования на паре или конденсате, которые относятся к группе жидкостей 2 Директивы по оборудованию под давлением 2014/68/EU (категория 4 Защитные устройства).

WARNING

Крайне важно, чтобы наконечник зонда LP30 не касался какой-либо части котла. Стандарты требуют, чтобы наконечник находился на расстоянии не менее 14 мм от защитной трубы, и это необходимо проверять при установке зонда.

Проверка зазора зонда

Этот тест предназначен для обеспечения удовлетворительной установки новых систем, а также может использоваться для поиска неисправностей в существующих системах. Пара «контрольных проводов» используется совместно с тестером сопротивления изоляции для проверки радиального зазора (должен быть не менее 14 мм от конца наконечника). Этот тест особенно полезен для зондов длиной более 800 мм. Более короткие зонды можно проверять на соосность только визуально.

Метод испытания:

1. Слейте воду до уровня не менее чем на 50 мм ниже уровня тревоги и сбросьте давление в котле или резервуаре в атмосферу.
2. Снимите зонд (если он установлен) и прикрепите пару контрольных проводов к концу наконечника зонда под углом 90° друг к другу и на расстоянии не более 10 мм от конца наконечника.
3. Осторожно пропустите зонд через резьбовое соединение в защитную трубу. Контрольные провода отклонятся, чтобы пройти, а затем вернутся в исходное положение.
4. Затяните зонд от руки.
5. Подсоедините провод заземления счетчика к котлу, а провод под напряжением - к контакту 1 разъема зонда. Проверьте контакт с котлом с помощью измерителя.
6. Включите счетчик и наблюдайте за дисплеем. Медленно выкрутите зонд на один полный оборот (без чрезмерного раскачивания зонда).
7. Если короткое замыкание не обнаружено, отсоедините провода счетчика, открутите и вытащите зонд.
8. Снимите контрольные провода и установите зонд.
9. Сигнализация низкого уровня должна быть функционально проверена путем снижения уровня воды до того, как котлу будет разрешено работать без присмотра.

DANGER

Крайне важно снять контрольные провода с зонда перед вводом котла или резервуара в эксплуатацию. Невыполнение этого требования может привести к тому, что сигнализация низкого уровня не сработает.

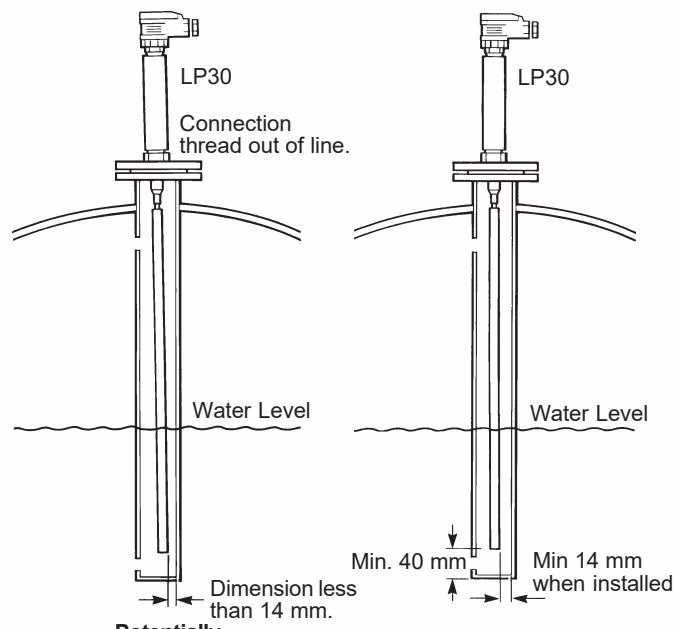

Если во время теста было обнаружено короткое замыкание, необходимо дальнейшее расследование. Возможные причины:

• Наконечник зонда согнут или неправильно прикреплен.
• Защитная труба и/или резьбовое соединение смещены.
• Внутренний диаметр защитной трубы недостаточно велик и/или недостаточно глубок (внутренняя глубина трубы должна быть как минимум на 40 мм больше, чем конец зонда).
