耀希达凯（Yoshitake）GD-28S 是一款式直动式减压阀，专为冷水和热水应用而设计。这款阀门结构紧凑轻便，采用铸造不锈钢阀体和 EPDM 阀瓣。它支持最高 1.6 MPa 的一次压力，并提供最大 10:1 的减压比。接液部件由防腐材料制成，可防止产生锈水。

特点

• 接液部件采用防腐材料制成，不会出现锈水。
• 低噪声设计。
• 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
• 采用密闭式结构，即使膜片损坏或破裂，也能将流体保持在阀内。
• 从上部拆卸即可进行维护和检查，非常简便。
• 管道安装的方向为水平/垂直任意，设计紧凑轻便。

规格

规格	参数值
适用流体	冷水和热水
一次压力	1.6 MPa 以下
二次压力	(A) 0.05-0.35 MPa (B) 0.3-0.7 MPa
最小差压	0.05 MPa
最大减压比	10:1
适用流体温度	5-90℃
阀体材质	铸造不锈钢
阀座材质	铸造不锈钢
阀瓣材质	EPDM
连接方式	JIS Rc 螺纹型

INFO

该型号无内置滤网。建议在进口侧安装 40 目或以上的过滤器。 压力表连接口径为 JIS Rc 1/4（外径φ42 - 最大 1.0MPa、0.4MPa、0.2MPa 可供选择）。

尺寸和重量

公称直径	d	L (mm)	H (mm)	H1 (mm)	重量 (kg)
20A	Rc 3/4	135	170	41	2.2
25A	Rc 1	135	170	41	2.2
32A	Rc 1-1/4	180	224	57	4.7
40A	Rc 1-1/2	180	224	57	4.5
50A	Rc 2	200	239.5	61	6.5

额定流量

阀门之前和之后的差压为 0.15 MPa 以上时：

公称直径	20A	25A	32A	40A	50A
额定流量 (L/min)	40	60	100	150	250

如果阀门之前和之后的差压小于 0.15 MPa，请参考流量图表。

特性

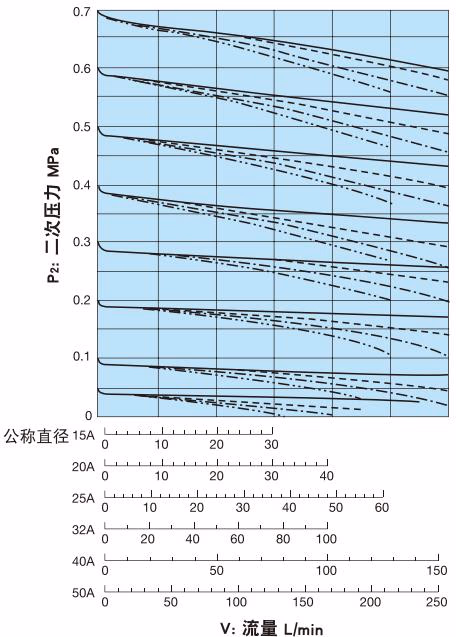

流量图表 (15A 至 50A)

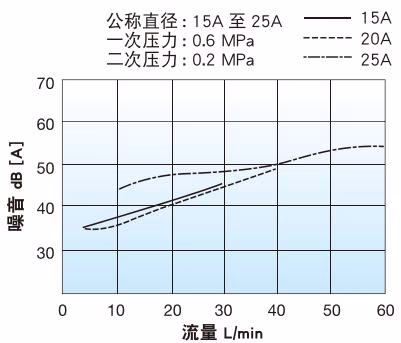

噪音特性图表

压力特性图表

本图表显示的是：当一次压力为 0.6 MPa，二次压力设定为 0.1 MPa 时， 一次压力在 0.15 MPa 至 1.0 MPa之间变化时的二次压力变动情况。

流量特性图表

压力落差：

公称直径	压力范围	二次压力范围	压力落差
20A-50A	A	0.05-0.35 MPa	0.05 MPa 以内
20A-50A	B	0.30-0.70 MPa	0.10 MPa 以内

工作原理

弹簧被调节螺钉压缩，膜片被推下，从而直接连接的阀瓣打开。 从进口侧流入的流体从阀瓣上部流向出口侧，经过减压检测孔，被引导至膜片底部。 弹簧的载荷和二次压力作用于膜片上，上下作用力保持平衡并调节阀门开度。因此，膜片保持二次压力恒定。

安装

管道连接示例

WARNING

1. 在向产品导入流体之前，关闭产品进出口的截止阀，并利用旁路完全清除管道内的异物和水垢。
2. 如果流体或周围环境中含有对内部零件有不良影响的成分，会加速橡胶零件的老化，从而导致外部泄漏或功能故障。
3. 在产品的出口侧安装一个安全泄压阀以保护设备。
4. 务必在产品的进口和出口侧安装压力表。
5. 如果安装了电磁阀等快速动作阀门，请将其放置在距离产品至少 3 米的地方。

调节步骤

1. 关闭减压阀进出口侧的截止阀，通过旁通管充分吹扫流体。在此过程中，调整旁通管中截止阀的开度，以免吹出安全泄压阀。吹扫结束后，务必关闭旁路截止阀。
2. 缓慢全开进口侧截止阀，并开启出口侧截止阀让少量流体流过。
3. 拆下圆顶盖形螺母，一边观察出口侧的压力表一边转动调节螺钉。
   • 向右（顺时针）转动调节螺钉以增加二次压力。
   • 向左（逆时针）转动调节螺钉以降低二次压力。
4. 缓慢全开出口侧的截止阀。
5. 调节完成后，拧紧圆顶盖形螺母。

TIP

为了调节设定压力，请缓慢转动调节螺钉。如果不遵循此注意事项，可能会因震荡而导致产品和其他设备损坏。
