PN25
耀希达凯（Yoshitake）GD-24 水用减压阀可用作一般住宅、高层建筑、工业厂房和工厂设备供水系统中的压力控制单元。它还可用于为高层公寓单元提供稳定的水压，并适用于每家都需要独立供水系统的山区。通过在驱动机构中使用不锈钢阀座和悬挂式夹具，实现了无故障的流量控制解决方案。
特点
- 接液部件采用防腐材料制成，不会出现锈水。
- 阀座采用不锈钢，具有优良的耐磨性和耐久性。
- 采用密闭式结构，即使膜片损坏或破裂，也能将流体保持在阀内。
- 水平或垂直配管均可。
- 如果需要大容量，可将阀门并联安装。
选项
- GD-24G：D 型 1.0MPa 压力表
- GD-24S：过滤器（SY-24，标配 60 目）
- GD-24GS：压力表和过滤器
压力表连接口径为 JIS Rc 1/8。
规格
| 型号 | GD-24 |
|---|---|
| 适用流体 | 冷水和热水、冲洗水 |
| 一次压力 | 0.2-1.6 MPa |
| 二次压力 | 0.05-0.55 MPa |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 10:1 |
| 适用流体温度 | 5-80℃* |
| 连接方式 | JIS Rc 螺纹型 |
** 请避免在 70℃ 以上温度下连续使用（目录备注）。*
材质
| 零件 | 材质 |
|---|---|
| 阀体 | 铸造青铜 / 青铜 |
| 阀瓣 | 聚氨酯橡胶 |
| 阀座 | 不锈钢 |
| 膜片 | EPDM / NBR |
| 阀帽 | 青铜 / 黄铜 |
| 阀塞 | 不锈钢 |
尺寸和重量
| 公称直径 | d | L | H | H1 | 重量 (kg) |
|---|---|---|---|---|---|
| 15A | Rc 1/2 | 80 | 193 | 41.5 | 1.8 |
| 20A | Rc 3/4 | 90 | 210 | 45 | 2.4 |
| 25A | Rc 1 | 100 | 230 | 50 | 3.3 |
| 32A (31A) | Rc 1-1/4 | 120 | 265 | 60 | 4.7 |
| 40A | Rc 1-1/2 | 150 | 315 | 62 | 8.2 |
| 50A | Rc 2 | 185 | 365 | 73 | 14.3 |
（尺寸单位：mm）
结构
| 编号 | 零件名称 | 编号 | 零件名称 |
|---|---|---|---|
| 1 | 阀体 | 12 | 垫圈 |
| 2 | 弹簧室 | 13 | 螺母 |
| 3 | 阀帽 | 14 | 调节弹簧 |
| 4 | 阀瓣 | 15 | O型圈 |
| 5 | 阀座 | 16 | 螺栓 |
| 6 | 悬挂金属件 | 17 | 密封螺母 |
| 7 | 膜片壳 | 18 | 弹簧 |
| 8 | 膜片 | 19 | 阀塞 |
| 9 | 弹簧盘 | 20 | 标签 |
| 10 | 调节螺钉 | 21 | 弹簧垫圈 |
| 11 | 锁紧螺母 |
运行原理
转动调节螺钉 (10) 压缩调节弹簧 (14)，调节弹簧的负载被传递到膜片 (8) 和悬挂金属件 (6) 以打开阀门 (4)。然后，流体开始从入口侧流经阀门的上部。减压后的压力被引导至膜片，与调节弹簧的负载保持平衡，并控制阀门行程以维持二次压力。

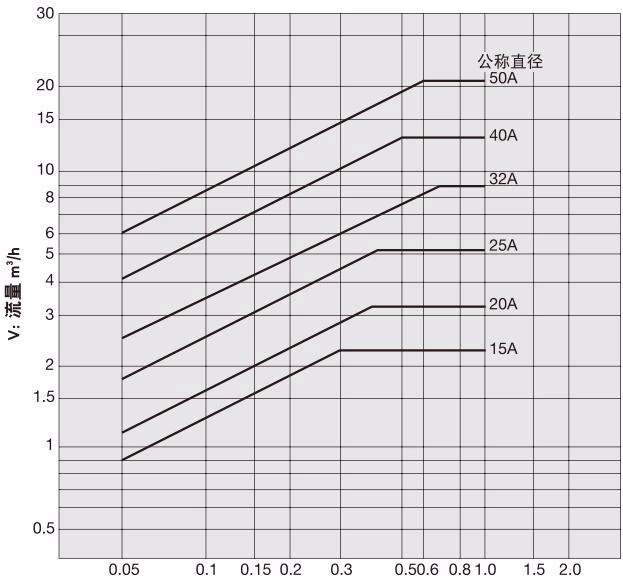

公称直径选择
ΔP：阀门前后的差压 (MPa)
Cv 值：
| 公称直径 | 15A | 20A | 25A | 32A | 40A | 50A |
|---|---|---|---|---|---|---|
| Cv 值 | 1.5 | 1.9 | 3.0 | 4.0 | 7.0 | 10.0 |
特性图表
流量特性图表
压力特性图表
本图表显示的是：当一次压力为 0.6 MPa，二次压力设定为 0.2 MPa 时，一次压力在 0.2 MPa 至 1.6 MPa 之间变化时的二次压力变动情况。
安装
配管示例
安装警告和注意事项
- 泄压阀： 如果在出口侧安装安全泄压阀作为安全装置，请在安全泄压阀出口处连接排放管，并将其引至安全的地方。
- 过滤器： 在阀门入口侧安装过滤器（滤网：60 目）。
- 冲洗： 安装阀门前，请清除管路中的异物和水垢。
- 压力表： 在阀门的入口和出口侧均安装压力表。
- 距离： 安装电磁阀等快速启闭阀时，请与本阀保持至少 3 m 的距离。进行两级减压时，两阀之间应保持至少 3 m 的距离。
- 方向： 请按照流体的正确流向安装阀门。
维护空间 在减压阀的安装位置必须预留必要的维护空间。
| 公称直径 | A | B |
|---|---|---|
| 15A | 245 | 105 |
| 20A | 270 | 115 |
| 25A | 290 | 130 |
| 32A | 340 | 145 |
| 40A | 420 | 150 |
| 50A | 480 | 165 |
操作与调节程序
操作注意事项
- 流过高温流体后，请勿徒手直接触摸减压阀，以免烫伤。
- 打开旁通截止阀时，确保减压后的压力不会超过安全泄压阀的设定压力。
- 长期停止运行时，应将减压阀及管道系统内的流体完全排净。
GD-24 减压阀在出厂时设定为 0.1MPa。请根据需要更改设定压力：
- 关闭减压阀两侧的截止阀，通过旁通管路彻底排净系统，调节旁通阀的开度，确保安全泄压阀不会动作。完成后，务必关闭旁通阀。
- 缓慢打开入口截止阀，然后稍微打开出口截止阀，让水呈细流状排出。
- 拧松锁紧螺母，一边观察出口侧压力表，一边缓慢转动调节螺钉（顺时针增加，逆时针减小）。
- 缓慢将出口截止阀打开至全开位置。
- 调节完成后，拧紧锁紧螺母。
维护和故障排除
维护注意事项
在拆卸和检查之前，请彻底释放阀门、管线和设备内部的压力，并将阀门冷却至可以徒手触摸的程度。
易耗件及更换周期：
- 膜片 (8)：3 年
- O型圈 (15)：3 年
故障排除：
| 问题 | 原因 | 对策 |
|---|---|---|
| 二次压力超过规定值 | 1. 膜片损坏。 2. 阀瓣或阀座内嵌入异物，或者存在划痕。 | 1. 更换膜片。 2. 拆卸并清除异物。如果存在划痕则进行更换。 |
| 压力未上升到所需水平 | 1. 过滤器堵塞。 2. 压力表故障。 | 1. 拆卸并清洗。 2. 更换压力表。 |
| 泄漏 | 1. 螺栓 (16) 松动。 2. 阀帽 (3) 松动。 3. 阀帽的 O 型圈 (15) 破损。 | 1. 拧紧螺栓 (16)。 2. 拧紧阀帽 (3)。 3. 更换新的 O 型圈 (15)。 |
| 听到异常噪音 | 悬挂金属件 (6) 的位置不正确。 | 纠正悬挂金属件 (6) 的位置。 |
爆炸图
