PN25
耀希达凯（Yoshitake）BSV-2EN 是一款高性能波纹管截止阀，适用于蒸汽、空气、冷热水、油及其他非危险性流体。阀体采用球墨铸铁制造，并配备双层波纹管和密封垫圈的二重密封系统，确保无外部泄漏。暗杆式手柄构造使螺纹部几乎不暴露在外，避免异物干扰。该阀门免维护，无需更换或紧固密封垫圈，开关操作轻松。
特点
- 暗杆式手柄构造： 杠杆的螺纹部几乎不暴露在外，因此不会有异物等的不良情况发生。
- 无外部泄漏： 由双层波纹管以及密封垫圈的二重密封的保护。
- 操作力矩小： 无需拧紧密封垫圈，因此不会由于强力按压阀杆而影响到手柄的回转，开关操作容易。
- 免维修保养： 无需交换或紧固密封垫圈。
规格
| 型号 | BSV-2EN |
|---|---|
| 适用流体 | 蒸汽、空气、冷水和热水、油、其他非危险性流体 |
| 公称直径 | 15A–200A* |
| 最高使用压力 | 1.6 MPa (PN16) / 2.5 MPa (PN25) |
| 最高使用温度 | 350°C |
| 连接方式 | EN 1092-2 PN16 / EN 1092-2 PN25 |
*如需 250A，请联系我们。
材质：
| 零件 | 材质 |
|---|---|
| 阀体 | 球墨铸铁 |
| 阀盖 | 球墨铸铁 |
| 阀瓣 | 不锈钢 |
| 阀座 | 不锈钢 |
| 波纹管 | 不锈钢 (SUS316Ti) |
尺寸和重量
| 公称直径 | L | H | 重量 (kg) |
|---|---|---|---|
| 15A | 130 (130) | 184 (184) | 3.2 (4.0) |
| 20A | 150 (150) | 184 (184) | 3.9 (4.5) |
| 25A | 160 (160) | 188.5 (188.5) | 4.6 (5.5) |
| 32A | 180 (180) | 193 (193) | 6.5 (8.0) |
| 40A | 200 (200) | 235.5 (235.5) | 9.0 (11.5) |
| 50A | 230 (230) | 235.5 (235.5) | 11.0 (14.0) |
| 65A | 290 (290) | 252.5 (252.5) | 15.8 (18.0) |
| 80A | 310 (310) | 272.5 (272.5) | 20.5 (22.0) |
| 100A | 350 (350) | 348 (348) | 35.0 (35.0) |
| 125A | 400 | 358.5 | 49 |
| 150A | 480 | 440.5 | 70 |
| 200A | 600 | 570.5 | 122 |
法兰间距：EN558-1 系列 1。（）内数值为 PN25 法兰标准。

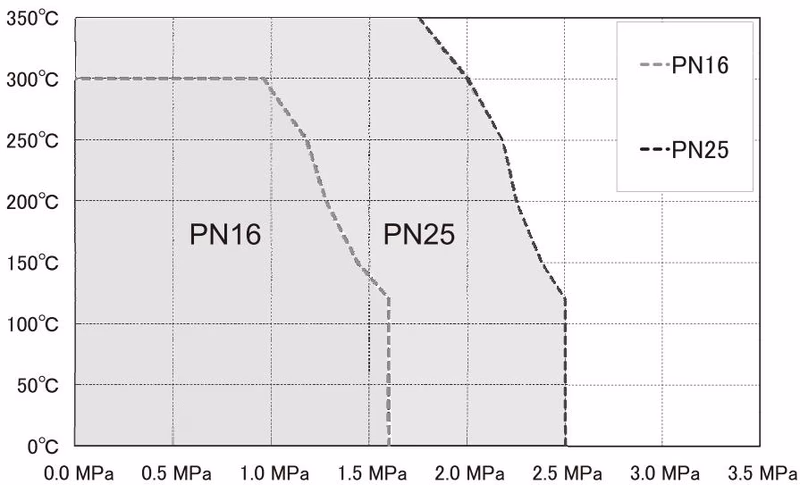

压力和温度法兰等级对应曲线
上图显示了依照 EN 1092-2 标准，材质是铸铁时法兰规格 PN16 和材质是球墨铸铁时法兰规格 PN25 的压力和温度的法兰等级对应曲线。BSV-2EN PN16 法兰等级可在浅色区域内使用。BSV-2EN PN25 法兰等级可在浅色区域和深色区域内使用。
| 材质 | PN | -10 至 120°C | 150°C | 200°C | 250°C | 300°C | 350°C |
|---|---|---|---|---|---|---|---|
| 铸铁 | 16 | 1.60 MPa | 1.44 MPa | 1.28 MPa | 1.12 MPa | 0.96 MPa | - |
| 球墨铸铁 | 25 | 2.50 MPa | 2.43 MPa | 2.30 MPa | 2.18 MPa | 2.00 MPa | 1.75 MPa |
构造
保管与安装
WARNING
- 产品请保管在室内垃圾、尘埃、湿气较少且通风良好的场所中。
- 安装请由熟练的专业人员在保护好头部、眼睛、手足的前提下实施。
- 请在确认流体的流动方向和产品上标示的箭头方向后，正确进行安装。
- 请实施定心，使连接产品的配管与管轴呈一条直线，不要对产品施加过大的配管应力。
- 安装姿态可以为水平或垂直的任意方向，但请保持在直立到横向水平范围内，避免出现倒立情况。

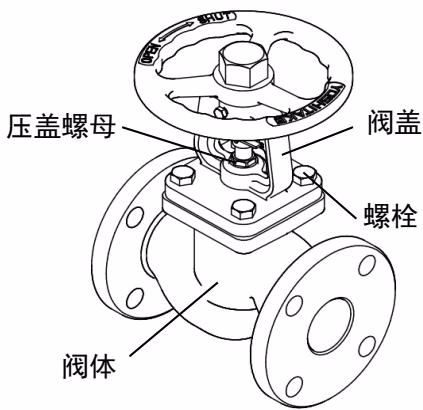

用于高温流体时（目测 200℃ 以上），当温度上升至使用温度后，请拧紧螺栓。拧紧前请先确认阀门处于开阀状态，使用扭力扳手分别在对角处拧紧螺栓。拧紧螺栓时请参照下表扭力值表，从低扭力开始阶段性地增加扭力。
| 公称直径 | 15-20A | 25-32A | 40-50A | 65A | 80-125A | 150-250A |
|---|---|---|---|---|---|---|
| 螺栓直径 (mm) | 17 | 17 | 19 | 19 | 24 | 24 |
| 拧紧扭力值 (N·m) | 20 | 30 | 40 | 50 | 70 | 100 |
操作说明
DANGER
请在流体流动前确认即使流体流动至配管末端也不会导致危险。有可能因流体流出导致物质损害。
WARNING
- 全开时，为防止阀门手柄被打开至全开状态导致卡紧而不可回转，即使为全开状态，也请将阀门手柄稍往回旋转 45 度状态使用。
- 请按照下表所示的限制扭矩进行阀门的开闭操作，并且不要施加过大的力量。
- 15A, 20A: 20 N·m
- 25A: 25 N·m
- 32A: 30 N·m
- 40A, 50A: 50 N·m
- 65A: 80 N·m
- 80A: 110 N·m
- 100A: 160 N·m
- 125A: 245 N·m
- 150A, 200A, 250A: 300 N·m
- 在全开（全闭）位置的阀门，请不要再向全开（全闭）方向旋转，会产生故障。

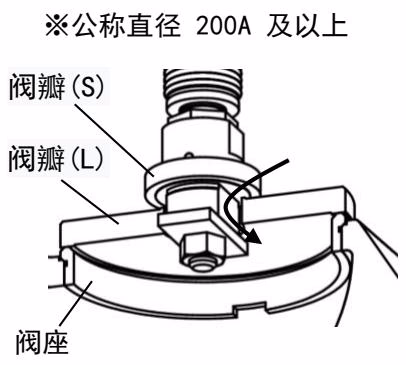

对于公称直径 200A 及以上的阀门，为了减少打开阀门所需的力，内置了阀瓣 (S)。打开阀门时，首先将手柄旋转一圈，以打开阀瓣 (S)，当阀门的一次侧和二次侧之间的压差减小后，继续操作手柄。

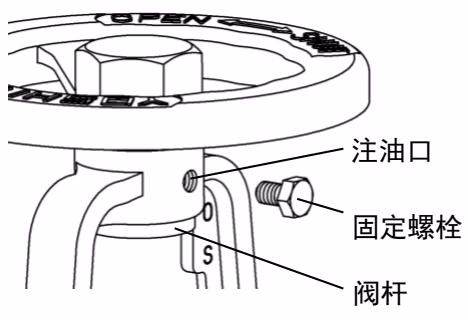

需要固定手柄时，请拧紧固定螺栓。给阀套涂润滑油时，请将固定螺栓卸下、从阀盖螺栓孔处注入润滑油（推荐润滑油：Henkel 公司产 LOCTITE LB8150）。
故障及对策
| 故障状况 | 故障原因 | 对策及处置 |
|---|---|---|
| 阀体和阀帽之间的泄漏。 | 垫片的应力松弛。 | 请追加紧固螺栓。如果此操作也无法阻止泄漏，请更换产品。 |
| 压盖垫片部的泄漏。 | 波纹管的破损。 | 请拧紧压盖螺母。然后，紧急更换产品。 |
| 全关时阀瓣、阀座部有泄漏。 | 阀瓣、阀座损伤。 嵌有异物。 | 请更换产品。 请清除异物。 |
| 手柄的操作力矩异常大。 | 阀套的润滑不良。 阀杆螺丝部嵌有异物。 | 向阀套注入润滑油。 请清除异物。 |
| 有异常音响。 | 各螺丝部松动。 | 请追加紧固。 |
WARNING
维护、检查时，请务必将产品、配管、机器的内部压力完全释放后进行。如果是高温流体，请等待产品本体冷却至可以空手接触后进行操作。为了维持产品的功能和性能，请一年实施一次定期检查。
