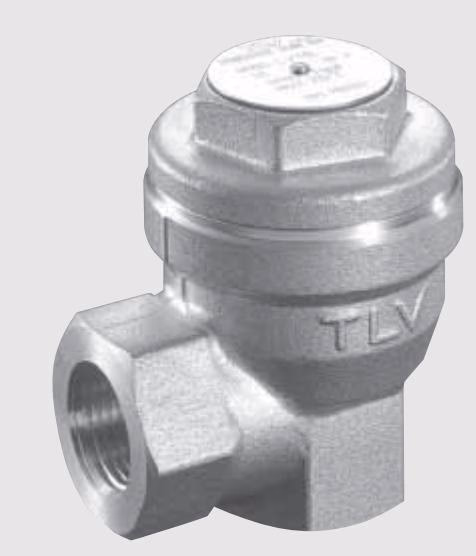

TLV LV13L 是一款黄铜材质的压力平衡热静力式蒸汽疏水阀，采用可靠的“故障常开”设计，可有效确保蒸汽空间内无冷凝水积存。该疏水阀结构紧凑且排量大，非常适用于伴热管线、盘管换热和小型换热设备，最大工作压力为 1.3 MPaG，最高工作温度达 200°C。

特点

• 故障常开设计： 发生故障时常开，确保蒸汽空间内无冷凝水积存。
• 多层膜片结构： 确保较长的使用寿命和可靠的循环操作。
• 固定过冷度： 在整个工作压力范围内以固定过冷度（6°C 以内）自动调节开阀温度。
• 卓越的排空气性能： 高灵敏度的 X-元件在启动后立即快速排放空气及大量冷凝水。
• 紧密密封： 硬化处理的不锈钢“平面阀”和“锥台形阀座”确保紧密密封。
• 内置过滤网： 具有大流通面积，保护内部元件免受杂质影响。
• 易于维护： 维护简便，易于清理。

规格参数

型号	LV13L
连接方式	螺纹 (NPT 或其他标准)
口径 (mm)	15, 20
最大工作压力 (PMO)	1.3 MPaG
最小工作压力	0.01 MPaG
最大背压	入口压力的 90%
最大工作温度 (TMO)	200 °C
X-元件过冷度	6 °C 以内
X-元件类型	C6

WARNING

受压外壳的设计条件 (非工作条件)： 最大允许压力 (PMA): 1.6 MPaG 最大允许温度 (TMA): 220 °C 为避免非正常运作、事故或人身伤害，请勿超越规格范围使用本产品。

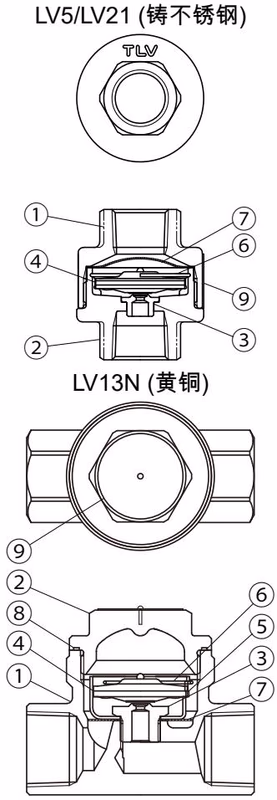

材质与结构

序号	部件名称	材质	JIS 标准	ASTM/AISI 标准
1	阀体	黄铜	C3771	B124 C37700
2	阀盖	黄铜	C3771	B124 C37700
3	阀座*	不锈钢	SUS420F	AISI 420F
4	X-元件*	不锈钢	-	-
5	X-元件导向*	不锈钢	SUS304	AISI 304
6	弹簧卡环*	不锈钢	SUS304	AISI 304
7	过滤网*	不锈钢	SUS304	AISI 304
8	阀盖垫圈*	聚四氟乙烯	PTFE	PTFE
9	铭牌	不锈钢	SUS304	AISI 304
(带 * 号的部件可作为维修备件提供)。

外形尺寸

口径	L (mm)	H (mm)	φW (mm)	A (mm)	B (mm)	重量 (kg)
15	64	70	52	20	38	0.5
20	66	77	52	27	40	0.5

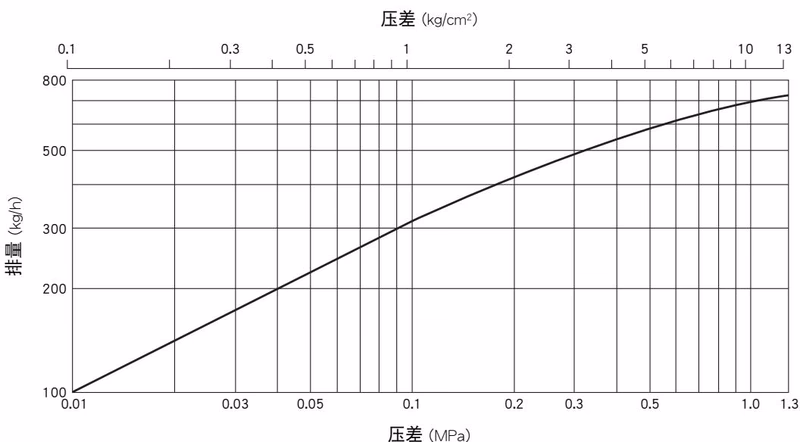

排量

• 压差是指疏水阀的入口端和出口端的压力差。
• 推荐安全系数：不小于 2。

安装与维护保养

TIP

LV13L 可以在不从管道上拆卸的情况下进行在线维护（需确保周围管道有牢固的支撑）。安装在管道中时，入口应水平，出口应垂直（阀盖朝上）。

• 安装前，先打开进口截止阀吹出管内杂质及油污。
• 安装时特别注意使疏水阀阀体上的箭头方向与冷凝水流动方向一致。
• 建议安装旁通阀以便于排放冷凝水，并在进出口安装截止阀以便于维护。
• 重新组装时，不要用抗咬合剂涂抹阀座螺纹，根据扭矩表拧紧即可（阀座 35 N·m，阀盖 80 N·m）。
