TLV（TLV）JH7RH-P 是一款经久耐用的低合金铸钢自由浮球式蒸汽疏水阀，适用于中型工艺设备疏水，也适用于过热蒸汽和超高压蒸汽的工艺设备疏水。对于高温和高压工况，JH7RH-P 配置有阀盖螺纹管塞，取代了双金属片排空气阀。工艺负荷变化时，自动调节型的自由浮球可提供连续、平稳和低速的冷凝水排放，结合高精磨加工的浮球、持续的水封及三点支座式密封设计，即使在无负荷的工况中也能确保完美的密封。

DANGER

严禁对浮球进行直接加热。对浮球进行直接加热会使浮球内部压力上升而导致浮球炸裂，从而导致人员严重受伤或财产损失和设备损坏。

WARNING

正确安装，请勿超越指定的工作压力、工作温度和其它特定条件范围使用本产品。严禁在压差超过最大值时使用本产品，这种工况可能导致无法疏水！

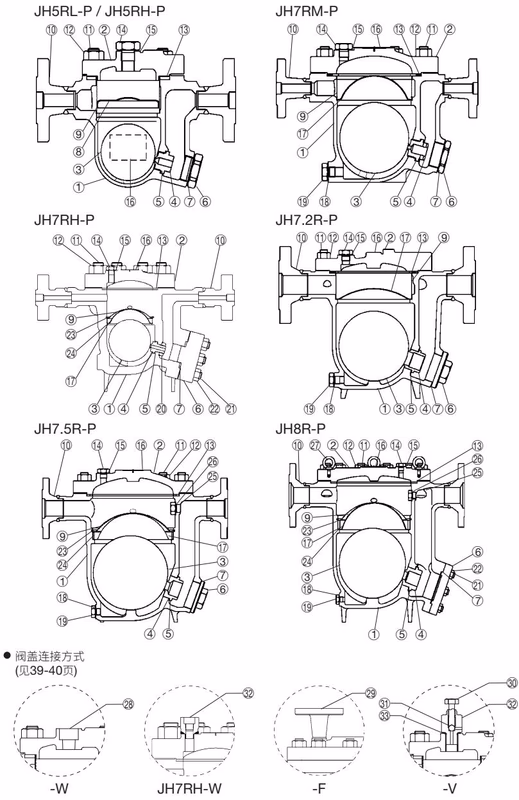

疏水阀的结构

序号	名称	序号	名称
1	阀体	12	阀盖螺母
2	阀盖	13	阀盖垫圈
3	浮球	14	阀盖塞
4	阀嘴	15	阀盖塞垫圈
5	阀嘴垫圈	16	铭牌
6	阀嘴阀塞或出口阀盖	17	过滤网支撑
7	阀嘴阀塞或出口阀盖垫圈	18	排污阀塞垫圈*
8	浮球保护盖	19	排污阀塞*
9	过滤网	20	锁紧螺母

正确的安装

• 必须由专业技术人员进行疏水阀的安装、检测、维护保养、维修、拆卸、调试以及开阀/闭阀的操作。
• 疏水阀的安装使用应确保无冻结可能的工况。
• 疏水阀的安装使用应确保无发生水锤可能的工况。

1. 疏水阀安装前，请先取下保护封贴。
2. 疏水阀安装前，吹扫入口管内杂质及油污。
3. 起吊阀门时，阀门入口/出口处的吊绳尽可能靠近阀体。
4. 安装疏水阀时应特别注意确保疏水阀阀体上箭头方向与介质流动方向一致，并确保疏水阀前后和两侧的倾斜度在允许的范围内。

疏水阀安装倾斜度范围

管路布置

检查和确认与疏水阀相连接的管路是否符合下列要求：

1. 管道口径是否合适？
2. 疏水阀的倾斜度是否在许用范围内，疏水阀箭头方向是否与介质流动方向一致？
3. 是否预留足够的维修空间？
4. 在疏水阀的入口和出口处是否已安装了截止阀？如果疏水阀的出口处有背压存在，在出口处是否装有一个止回阀？
5. 疏水阀入口处的管道应尽可能短，弯管尽可能少，检查疏水阀入口处管道的安装是否便于冷凝水自然地流入疏水阀？

检查及维护保养

疏水阀的性能检查每年至少进行两次，或根据疏水阀的使用情况进行不定期的检查。

检查步骤
阀体，阀盖	检查内部是否有损坏、积垢、油垢、油膜、杂质或管垢
垫圈	检查是否变形或损坏
过滤网	检查是否堵塞或腐蚀或损坏
浮球	检查是否变形，损坏，覆油或积水
阀座	检查是否有杂质，管垢，油膜，磨损或损坏

阀塞/管塞的拆卸和装配说明

TLV产品螺纹阀塞/管塞采用金属平垫圈进行密封。

1. 使用特殊工具拆卸阀塞。
2. 垫圈无法重复使用，务必更换新的垫圈。
3. 用抹布和/或清洁剂清理阀塞和阀体上垫圈安装面。
4. 在阀塞的外螺纹和相对应阀体的内螺纹上涂抹防粘剂。
5. 上下翻转阀塞确保防粘剂已经把垫圈和阀塞牢牢粘合。
6. 用手把阀塞拧入阀体，确保垫圈始终固定在阀塞中心垫圈密封面上。

运行检查

如果疏水阀出口端直接排空，可进行目测检查，有助于判断疏水阀是否需立即维护或维修。

工况	说明
疏水阀正常工作	冷凝水携带着闪蒸汽连续排放，且能够听到介质流动的声音。
疏水阀堵塞	没有冷凝水的排放。疏水阀内无介质流动声音，疏水阀表面温度很低。
蒸汽吹放	工作蒸汽从疏水阀出口处连续排放，并能听到金属连续接触的声音。
蒸汽泄漏	工作蒸汽携带着冷凝水一起从疏水阀出口处排放，并伴随着高频率的声音。

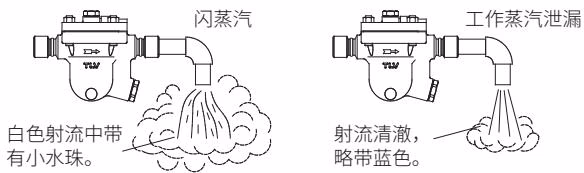

闪蒸汽 (白色喷雾伴随水滴):

蒸汽泄漏 (清澈偏蓝的喷流):

故障诊断

故障	原因	处理
无冷凝水排出（堵塞）或排出的冷凝水极少	浮球破损，导致浮球内部积水	更换新的浮球
	阀嘴、过滤网或管路被铁锈和水垢堵塞	清除杂质
	发生蒸汽绑	进行旁路吹放，或关闭疏水阀入口阀门，使疏水阀冷却
	流量超过疏水阀额定容量	检查参数，重新选择容量合适的疏水阀
	发生空气绑	执行旁路排污或考虑切换到带有内置排气阀或排气阀的产品
	疏水阀的工作压力超过最大指定压力或疏水阀两端的压差过小	比较疏水阀的指定工作条件和实际工作条件
