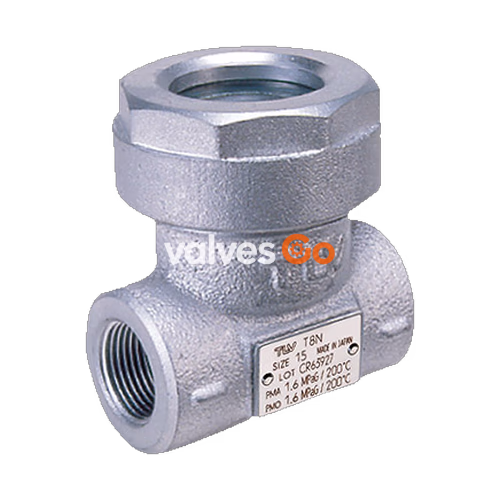

ТЛВ TLV T8N / T10N и TF8N / TF10N представляют собой легкие чугунные смотровые стекла, предназначенные для установки на выходе конденсатоотводчиков для контроля их работы и проверки на наличие утечек пара. Они также рекомендуются для контроля потока воздуха и воды в трубопроводах и подходят для малых и больших расходов.

Особенности

1. Четкий обзор через самоочищающееся термостойкое стекло.
2. Движение сферического индикатора (шарика) указывает на состояние потока.
3. Модель T(F)10N предназначена для больших расходов благодаря сквозному отверстию в перегородке между входом и выходом.
4. Компактная конструкция экономит место.
5. Ремонт без демонтажа с трубопровода (Inline repairable).

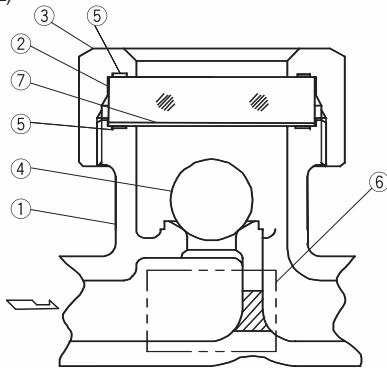

Конструкция

INFO

Конструкция T(F)10N(L) отличается от T(F)8N(L) только наличием сквозного отверстия в перегородке между входом и выходом, что делает их пригодными для использования при больших расходах.

№	Описание	Ремкомплект
1	Корпус
2	Смотровое стекло	✓
3	Держатель стекла
4	Шарик	✓
5	Прокладка	✓
6	Шильдик
7	Защитная пластина	✓

Технические характеристики

Модель	T8N / T10N	TF8N / TF10N
Присоединение	Резьбовое	Фланцевое
Диаметр (DN)	1/2", 3/4", 1", 1 1/4", 1 1/2", 2"	DN 15, 20, 25, 40, 50
Максимальное рабочее давление (бар изб.) PMO	13	13
Максимальная рабочая температура (°C) TMO	200	200
Применяемые среды	Пар, вода, воздух	Пар, вода, воздух

WARNING

Не использовать для токсичных, легковоспламеняющихся или других опасных сред. Максимально допустимое давление (PMA): 13 бар изб. Максимально допустимая температура (TMA): 200 °C. Это расчетные условия корпуса под давлением, а не рабочие условия. Свяжитесь с TLV для опциональных моделей T8NL/TF8NL/T10NL/TF10NL до 150 °C.

№	Описание	Материал	DIN	ASTM/AISI
1	Корпус	Чугун FC250	0.6025	A126 Cl.B
2	Смотровое стекло	Термостойкое закаленное стекло	-	-
3	Держатель стекла	Чугун FC250	0.6025	A126 Cl.B
4	Шарик	Фторопласт PTFE	PTFE	PTFE
5	Прокладка	Фторопласт PTFE	PTFE	PTFE
6	Шильдик	Нержавеющая сталь SUS304	1.4301	AISI304
7	Защитная пластина	Слюда	-	-

Габаритные размеры

T8N / T10N Резьбовое

TF8N / TF10N Фланцевое

Установите обратный клапан на стороне выхода, если есть опасность гидравлического удара после смотрового стекла!

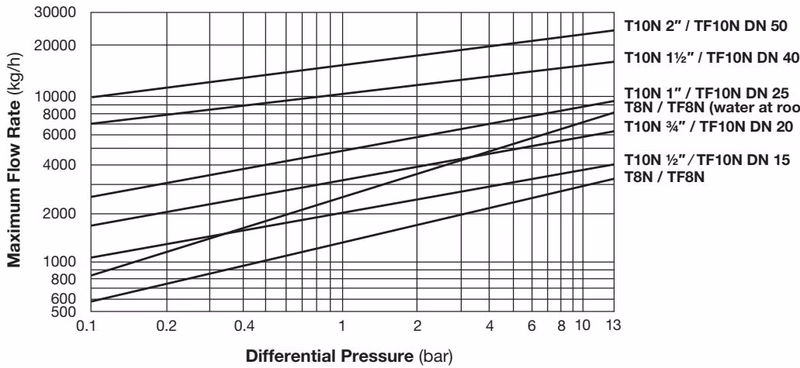

Пропускная способность

1. Пропускная способность основана на непрерывном отводе конденсата при температуре на 6 °C ниже температуры насыщенного пара (или непрерывном отводе воды при комнатной температуре, если это указано).
2. Перепад давления - это разница между давлением на входе и выходе смотрового стекла.

Установка и эксплуатационная проверка

1. Перед установкой обязательно снимите все защитные пломбы.
2. Перед установкой изделия продуйте подводящий трубопровод для удаления остатков труб, грязи и масла. После продувки закройте впускной клапан.
3. Установите изделие так, чтобы стрелка на корпусе указывала направление потока.
4. Устанавливайте на горизонтальных трубопроводах стеклянной частью вверх.
5. Подсоедините отводящий трубопровод.
6. Откройте впускной клапан и убедитесь, что изделие работает правильно.
7. Поскольку смотровые стекла изнашиваются в процессе эксплуатации, в целях безопасности их следует заменять ежегодно.

Эксплуатационная проверка:

• Нормально: При наличии конденсата шарик плавает. (Слышен звук потока). Для T10N/TF10N, когда поток конденсата слабый, звук потока может быть слышен, но шарик может не плавать.
• Сбой: Утечка жидкости наружу изделия, шарик не виден или шарик не плавает.

Осмотр и техническое обслуживание

Эксплуатационные проверки следует проводить не реже двух раз в год или по мере необходимости в зависимости от условий эксплуатации.

Деталь	Проверка
Прокладки	Проверьте на предмет деформации или повреждений
Стекло	Проверьте на предмет изломов или трещин
Защитная пластина	Проверьте на предмет изломов или трещин
Шарик	Проверьте на предмет деформации

Момент затяжки:

• Держатель стекла: 120 Н·м (Размер под ключ: 60 мм)

Поиск и устранение неисправностей

Проблема	Причина	Способ устранения
Ничего не видно через стекло (шарик не виден)	Стекло загрязнено; Защитная пластина загрязнена; Скопление грязи внутри корпуса	Очистите стекло / защитную пластину / корпус
Утечка жидкости наружу изделия	Износ или повреждение прокладок; Неправильный момент затяжки держателя стекла; Повреждено стекло или защитная пластина	Замените прокладки / стекло / защитную пластину; Затяните с правильным моментом
Стекло повреждается	Рабочее давление или температура превышают максимально допустимые условия; Срок службы стекла истек	Сравните технические характеристики и фактические условия эксплуатации; Замените стекло
Шарик не двигается (T8N/TF8N)	Корпус забит грязью, или на шарике образовался налет	Очистите детали
