耀希达凯（Yoshitake）SY-5 是一款用途广泛、小巧轻量且经济实用的 Y 型过滤器。它采用了考虑到堵塞会导致流量降低的设计，尽可能增大了过滤面积，主要安装在减压阀、温控阀、蒸汽疏水阀等设备前端，用于保护管道系统。

特点

• 用途广泛，小巧轻量，经济型。
• 考虑到堵塞会导致流量降低，尽可能增大了过滤面积。

规格参数

适用流体	蒸汽、空气、冷水和热水、油、其他非危险性流体
最高压力	2.0 MPa
最高温度	220℃
阀体材质	球墨铸铁
滤网材质	不锈钢
滤网孔数	Φ2.5-4P
滤网目数	标准 80 目
连接方式	JIS Rc 螺纹型

INFO

• 可提供 20～100 目的滤网，如有要求，也可仅提供孔板。
• 可提供尺寸为 10A～32A 的带堵头（S15C或黄铜）产品。
• 流体为冷热水时，推荐使用 SY-6 型。

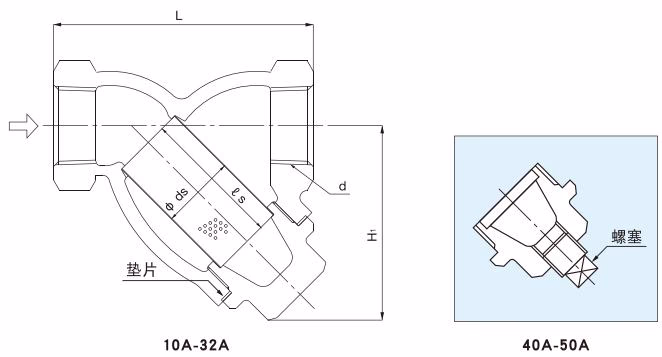

尺寸和重量

口径	d	L	H1	ds	ls	堵头口径	重量 (kg)
10A	Rc 3/8	65	50	18	32	(Rc 1/4)	0.4
15A	Rc 1/2	75	55	20	35	(Rc 1/4)	0.6
20A	Rc 3/4	90	70	25	50	(Rc 3/8)	0.9
25A	Rc 1	110	85	32	60	(Rc 3/8)	1.4
32A	Rc 1-1/4	135	95	40	70	(Rc 3/8)	2.2
40A	Rc 1-1/2	145	105	45	75	Rc 3/8	3.4
50A	Rc 2	170	120	55	90	Rc 3/8	4.8

（注：堵头口径带括号的尺寸适用于带堵头的选配情况。）

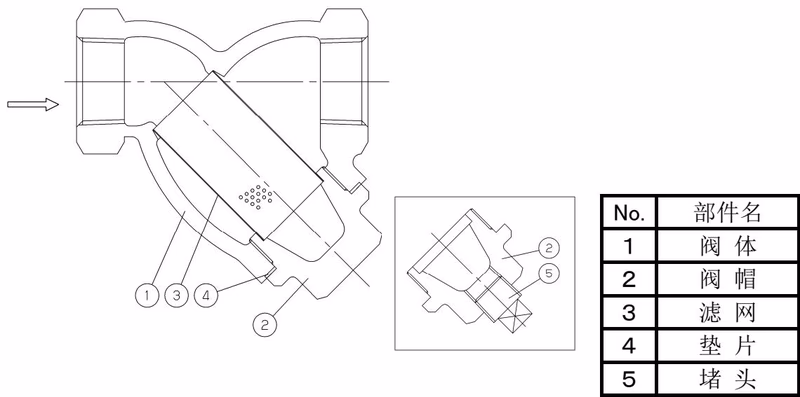

动作说明与结构

编号	部件名	材质
1	阀体	球墨铸铁
2	阀帽	球墨铸铁
3	滤网	不锈钢
4	垫片	非石棉
5	堵头	碳钢或可锻铸铁

从过滤器入口侧流入的流体里的杂质、铁渣、其他异物等经过滤网进行过滤，以防止后续设备的损坏。

压力损失与口径选择

选择管道口径时，需要考虑使用流体的标准流速。

流体的标准流速

流体	标准流速
水、油	2 ~ 4 m/s
蒸汽	20 ~ 40 m/s

压力损失图表（适用于水）

维护与安装

WARNING

• 安装方向： 安装时请确认出入口和姿态。如果安装方向错误，将无法发挥产品的功能。
• 维护空间： 确保留出可供滤网拆卸与清扫的空间。
• 管道应力： 连接管道时请不要在产品上施加过分的负重、弯曲和振动等。
• 烫伤危险： 流体为高温时，不要用手直接触摸产品，有烫伤的危险。
• 拆卸安全： 进行拆卸、检查时必须把内部压力完全排掉，冷却后再进行作业，重新组装时必须更换新垫片。

管道图例

（图 1：使阀帽向下安装过滤器的标准方式）

（图 2：如果流体为蒸汽，连接管道时应使阀帽朝向侧面，以尽量减少冷凝水的积存）

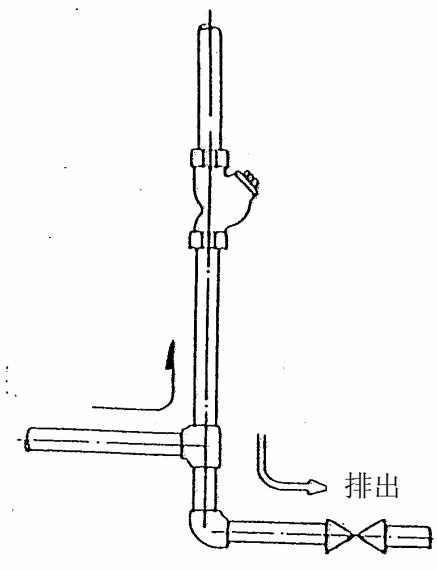

（图 3：流体由下向上流动时，请安装截止阀用于排出堆积在最下部的杂质）
