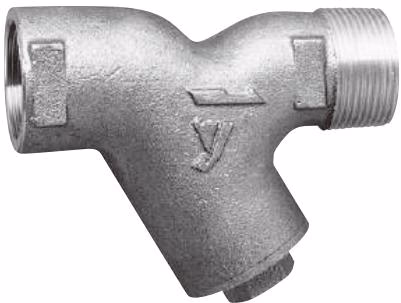

耀希达凯 (Yoshitake) SY-24 与 SY-24-N 是小巧轻便的青铜Y型过滤器，广泛使用于各种冷热水管道的防尘。其青铜阀体结构可防止产生赤水，并且可以直接与减压阀等阀门配套安装，无需使用接头等额外配管器材。
特点
- 小巧轻便，可广泛使用于各种冷热水管道的防尘。
- 由于可直接与减压阀等阀门配套安装，无需接头等配管器材。
- 由于盖子带有O型密封圈，便于拆卸滤网盖及清洗滤网。
- 青铜材质，不会产生赤水。
规格
| 型号 | SY-24 | SY-24-N |
|---|---|---|
| 适用流体 | 冷热水 | 冷热水 |
| 最高压力 | 1.6 MPa | 1.6 MPa |
| 最高温度 | 80℃ | 80℃ |
| 阀体材质 | 青铜 | 青铜 (NPb处理) |
| 滤网材质 | 不锈钢 | 不锈钢 |
| 孔数 | φ2.5-7.21 个孔/cm² | φ2.5-7.21 个孔/cm² |
| 目数 | 标准60目 | 标准60目 |
| 连接方式 | 入口：JIS Rc 螺纹型 出口：JIS R 螺纹型 | 入口：JIS Rc 螺纹型 出口：JIS R 螺纹型 |
滤网规格说明
- SY-24 可提供 20-100 目的滤网。
- SY-24-N 对应的目数为 20，40，60，80，100 目。

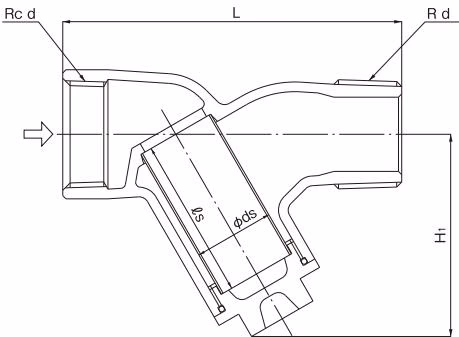

尺寸与重量
| 公称直径 | d | L (mm) | H1 (mm) | ds (mm) | ls (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|
| 15A | 1/2 | 80 | 46 | 18 | 32 | 0.25 |
| 20A | 3/4 | 90 | 51 | 20 | 35 | 0.35 |
| 25A | 1 | 105 | 63 | 25 | 50 | 0.55 |
| 32A | 1-1/4 | 130 | 80 | 32 | 60 | 1.00 |
| 40A | 1-1/2 | 150 | 90 | 40 | 70 | 1.44 |
| 50A | 2 | 175 | 112 | 50 | 85 | 2.90 |

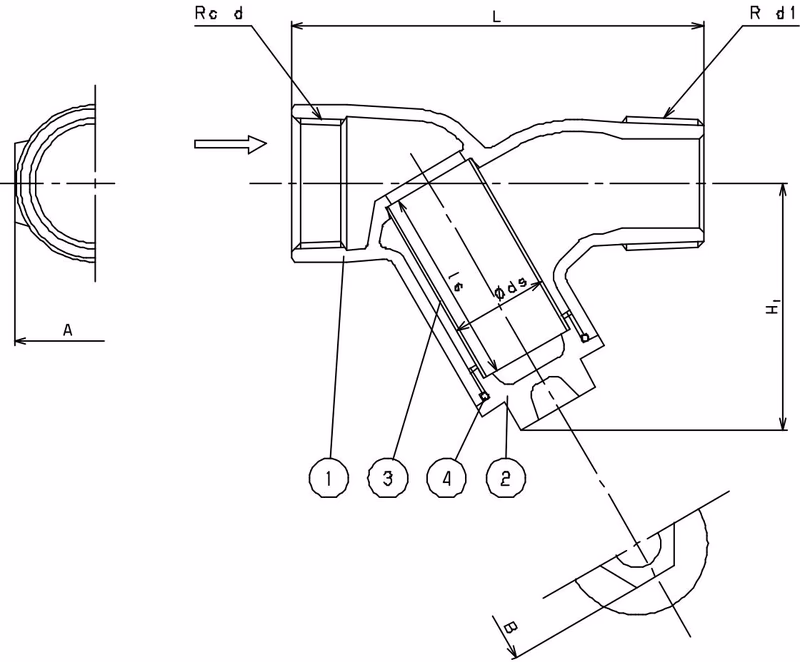

结构部件
| 序号 | 部件名 | 材质 |
|---|---|---|
| 1 | 本体 (Body) | 青铜 (CAC406) |
| 2 | 阀盖 (Cap) | 青铜 (CAC406) |
| 3 | 滤网 (Screen) | 不锈钢 (SUS304) |
| 4 | O型圈 (O Ring) | NBR / EPDM |

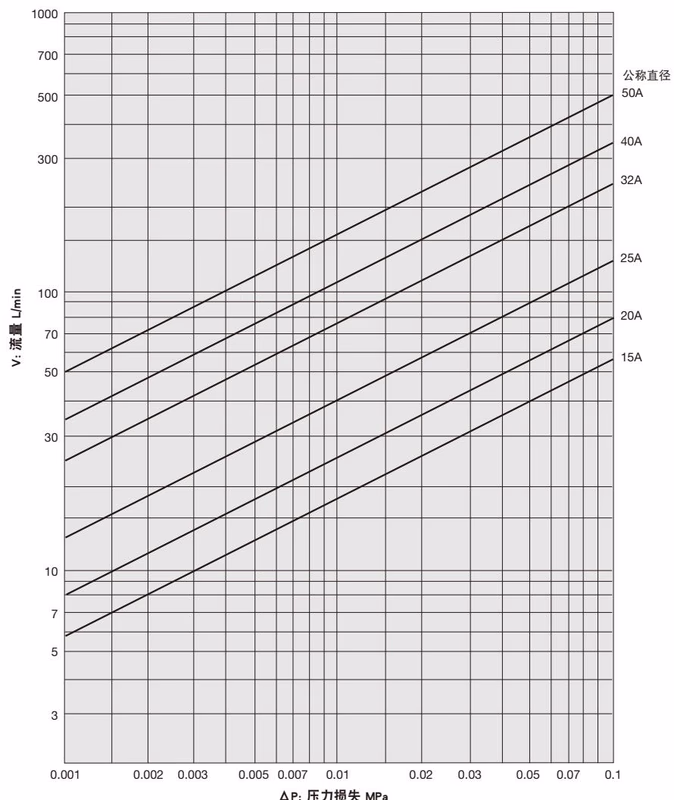

压力损失图表（适用于水）
滤网：孔数=φ2.5-7.21个孔/cm²，目数=60目
图表说明
关于如何看图表、计算例等，请参照样本 P.4-12。
