耀希达凯（Yoshitake）SY-13 是一款专为大口径管道设计的Y型过滤器，涵盖 200A 至 600A 的公称直径。该过滤器采用碳钢阀体和不锈钢滤网制造，适用于蒸汽、空气、冷热水、油及其他非危险性流体。标准配置为 80目滤网（孔数 Φ6-1.80个孔/cm²）。
特点
- 用于大口径管道。
规格
| 型号 | SY-13 |
|---|---|
| 公称直径 | 200A-600A |
| 适用流体 | 蒸汽、空气、冷水和热水、油、其他非危险性流体 |
| 最高压力 | 1.0 MPa |
| 最高温度 | 220°C |
| 材质 (阀体) | 可用于压力管道的碳素铸钢管和普通结构轧钢 |
| 材质 (滤网) | 不锈钢 |
| 滤网孔数 | Φ6-1.80个孔/cm² |
| 滤网目数 | 标准80目 |
| 连接方式 | JIS 10K FF 法兰盘型 |
可选配置
- 可提供20～100目的滤网（孔数：φ6.0-1.80 个孔/cm²），如有要求，也可仅提供孔数（φ1.5-11.2 个孔/cm²）。
- 可提供防锈型（热浸镀锌）。
- 可提供不锈钢材质产品 (SY-13SS)。
- 可提供滤网盖合页附件。
- 可提供法兰接续为 JIS 20K，ANSI 150lb，ANSI 300lb。

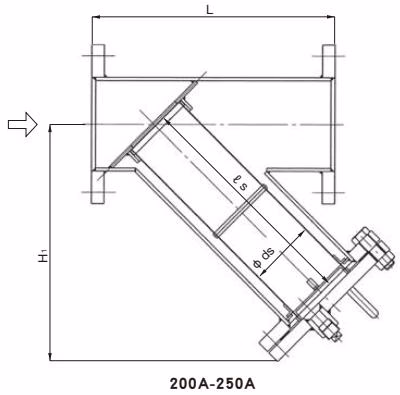

尺寸 (mm)和重量(kg)
| 公称直径 | L | H1 | ds | ls | 螺塞 | 重量 (kg) |
|---|---|---|---|---|---|---|
| 200A | 580 | 500 | 170 | 510 | R3/4 | 75 |
| 250A | 680 | 565 | 220 | 570 | R3/4 | 115 |
| 300A | 800 | 660 | 250 | 680 | R3/4 | 145 |
| 350A | 930 | 745 | 300 | 776 | R3/4 | 210 |
| 400A | 1000 | 845 | 340 | 876 | R3/4 | 270 |
| 450A | 1080 | 890 | 400 | 926 | R3/4 | 400 |
| 500A | 1200 | 1045 | 450 | 1100 | R1 | 460 |
(注：表中超过 500A 尺寸的数值由于源文档识别原因被截断)

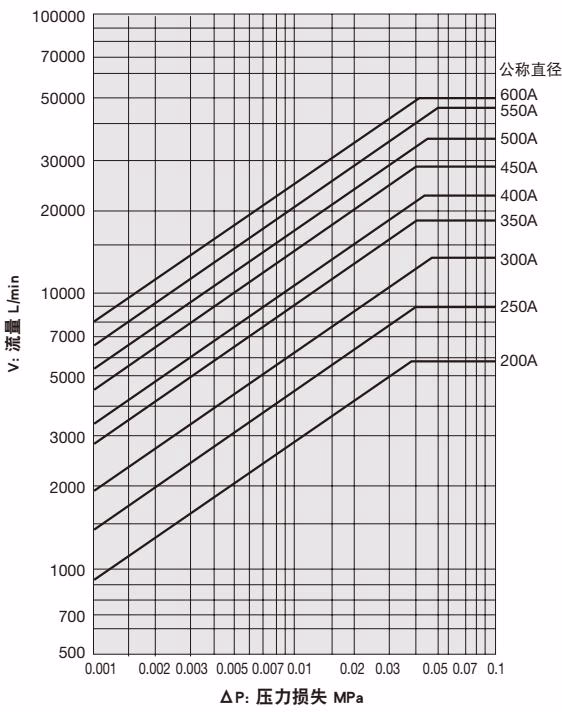

压力损失图表 (水用)
- 滤网：孔数=φ6-1.80个孔/cm²，目数=80目
参考
关于如何看图表，计算例等，请参照P.4-12。

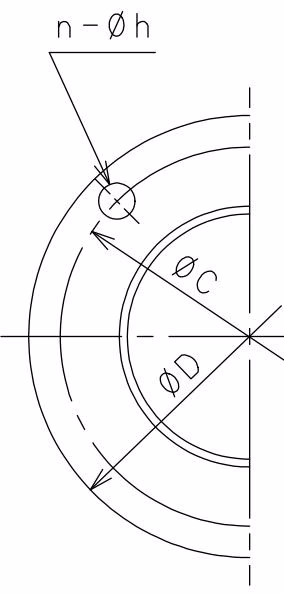

结构图纸
注意
当图纸包含秘密信息等受法律保护的信息时，禁止使用该图纸进行试作、量产产品的制作，以及向第三方披露内容和信息。株式会社 Yoshitake
