二通单座设计

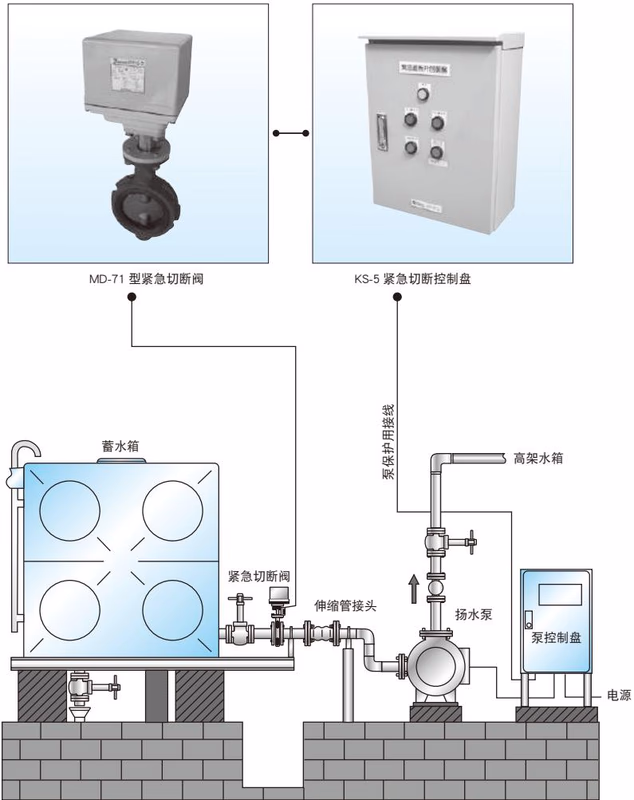

耀希达凯（Yoshitake）MD-71-N 及 MD-71 紧急切断阀旨在当发生大地震导致管道系统破损时，自动关闭以防止生活用水流失。本紧急切断系统由“紧急切断阀”与配套的 KS-5“紧急切断控制盘”构成，当控制盘内的地震感应器侦测到地震动作时，阀门会自动关闭，从而有效确保水箱及高架水箱中贮存的生活用水在灾后得以保存。MD-71-N 型为适用水道法规基准产品，符合国家关于确保生活用水的防灾标准。
MD-71 与 MD-71-N 型规格与构造
| 型号 | MD-71 / MD-71-N（适用水道法规基准产品） |
|---|---|
| 适用流体 | 自来水 |
| 适用压力 | 0-1.0 MPa |
| 适用流体温度 | 5-60℃ |
| 安装姿势 | 相对水平管道，从垂直到与管道平行横向安装的各个位置 |
| 开关时间 | 50A·65A：4秒以下，80A·100A：10秒以下，125A·150A：15秒以下，200A：45秒以下 |
| 执行器 定格电压 | 24V DC |
| 执行器 消费电力 | 50-100A: MAX. 80 VA / 125-200A: MAX.120 VA |
| 执行器 周围温度 | -20~55℃ (不可结冻) |
| 执行器 结冻对策 | 内置局部加热器 |
| 执行器 手动操作 | 带手动操作装置 |
| 执行器 防护构造 | 室外防雨构造（JIS C0920 IP65） |
| 执行器 电线孔径 | G1/2 |
| 材料 阀箱 | 球墨铸铁(FCD450)或铸铁(FC300) |
| 材料 阀瓣 | 不锈钢 |
| 材料 阀座 | FKM |
| 连接方式 | JIS 10K 法兰盘型 |
INFO
流体为自来水以外的流体时，请与厂家或代理商联系。
尺寸与重量
| 公称直径 | d | L | H | D | A | B | JIS10K C | JIS10K n-h | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 50A | 52 | 41 | 332 | 115 | 175 | 160 | 120 | 4-19 | 7.7 |
| 65A | 64 | 44 | 349 | 135 | 175 | 160 | 140 | 4-19 | 9.2 |
| 80A | 78 | 44 | 356 | 145 | 175 | 160 | 150 | 8-19 | 9.7 |
| 100A | 103 | 51 | 384 | 175 | 175 | 160 | 175 | 8-19 | 12 |
| 125A | 129 | 54 | 406 | 206 | 175 | 160 | 210 | 8-23 | 16.5 |
| 150A | 152 | 54 | 426 | 231 | 175 | 160 | 240 | 8-23 | 19.5 |
| 200A | 200 | 66 | 550 | 291 | 175 | 160 | 290 | 12-23 | 31 |
注：200A 的形状与标准图示稍有不同。
Cv 值与计算公式
| 50A | 65A | 80A | 100A | 125A | 150A | 200A |
|---|---|---|---|---|---|---|
| 159 | 266 | 457 | 860 | 1320 | 2020 | 3540 |
$$ \mathsf { C v } = { \frac { 0 . 3 6 5 \mathsf { V } \sqrt { \mathsf { G } } } { \sqrt { \Delta \mathsf { P } } } } $$
P1：一次侧压力 [MPa·A]
P2：二次侧压力 [MPa·A]
ΔP：P1-P2 [MPa]
G：比重 (相对于水的比重)
V：液体最大流量 [m³/h]
Cv：各口径的 Cv 值
KS-5 型规格与构造
KS-5 控制盘作为紧急切断系统的自动指挥单元。
| 型号 | KS-5 |
|---|---|
| 紧急切断阀控制台数 | 2台 *1 |
| 供给电源 | 85-240 V AC, 50/60 Hz |
| 周围温度 | -10 ~ 50℃ |
| 备用电源 | 24V DC |
| 备用电源使用时间 | 约 5 小时 |
| 蓄电池 | 日本电池制造 (PE 12 V 2.2) |
| 充电方式 | 常时充电方式（浮充） |
| 落雷对策 | 带避雷器 |
| 输出端子 (紧急切断阀控制用) | 24V DC |
| 输出端子 (泵保护用) | 无电压 C 接点 (1c) *2 |
| 输出端子 (地震传感器外部报警用) | 无电压 a 接点 (1a) (地震感知器动作时 ON 接点) |
| 输出端子 (电源外部报警用) | 无电压 a 接点 (1a) (控制盘内电源异常低下时 ON 接点) |
| 输出端子 (紧急切断阀开按钮) | 带复原时用按钮开关 |
| 地震感知器 (检测方向) | 水平全方位 |
| 地震感知器 (设定加速度) | 200 伽 (相当于震度等级5) |
| 安装场所 | 室内·室外 (JIS C0920 IP44 相当) |
| 安装方法 | 壁挂型 |
备注
*1 也制造控制 1 台，3 台和 4 台用产品。
*2 3 台与 4 台控制用时不同。

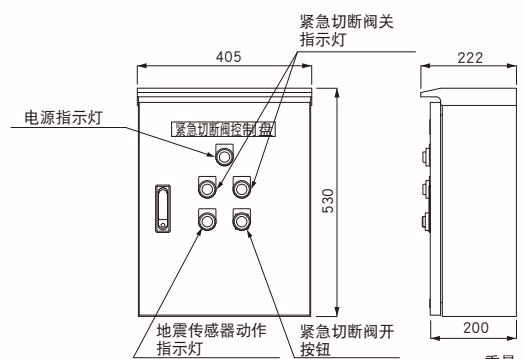

上图为 2 台控制用。1 台及 3 台和 4 台控制用产品的形状稍有不同。重量：26kg。
特长
- 控制盘内内置地震感应器（加速度 200 伽）地震发生时自动启动。（震度 5 级强时切断阀关闭）
- 配置备用电源，停电时也能准确动作。
- 切断阀关闭的同时泵停止动作。（需要连接紧急切断阀控制盘与泵控制盘的连锁装置端子）
- 切断阀的复原作业容易。（按下切断阀打开开关）
- 也可进行手动操作。

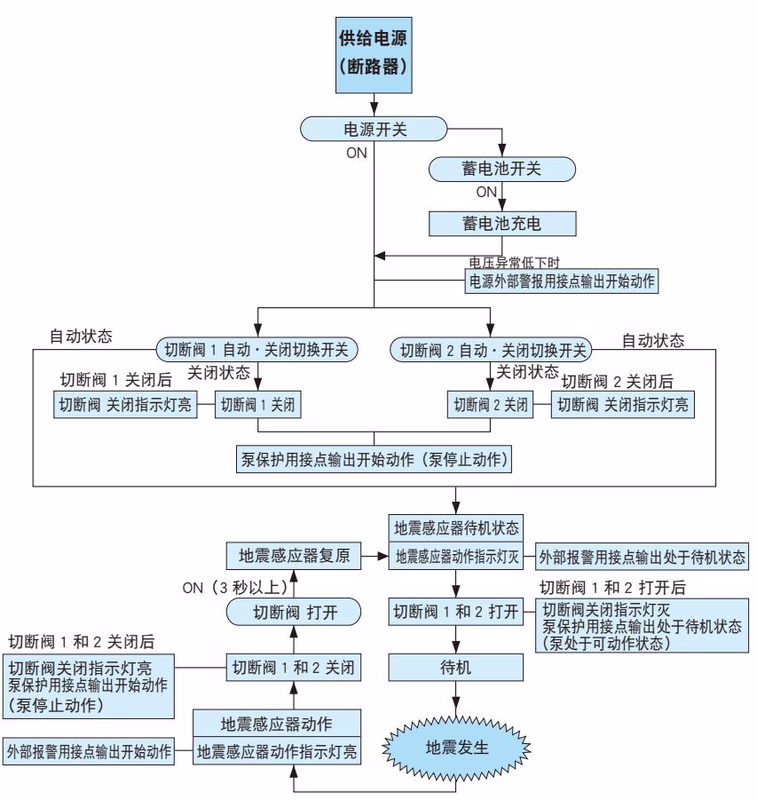

操作流程图 (2 台控制用)
参考：伽的定义
