PN25
耀希达凯（Yoshitake）GD-27S 是一款适用于冷水和热水的直动式减压阀。该产品采用铸造不锈钢阀体和 JIS 10K FF 法兰连接，并采用密闭式结构，即使膜片损坏或破裂，也能将流体保持在阀内。其压力平衡结构可保持二次压力恒定，不受一次压力波动的影响。
特点
- 接液部件采用防腐材料制成，不会出现锈水。
- 低噪声设计。
- 压力平衡结构可保持二次压力恒定，不受一次压力的影响。
- 采用密闭式结构，即使膜片损坏或破裂，也能将流体保持在阀内。
- 从上部拆卸即可进行维护和检查，非常简便。
- 管道安装的方向为水平/垂直任意，设计紧凑轻巧。
规格
| 参数 | 值 |
|---|---|
| 适用流体 | 冷水和热水 |
| 一次压力 | 1.0 MPa 以下 |
| 二次压力 | (A) 0.05 - 0.35 MPa (B) 0.30 - 0.70 MPa |
| 最小差压 | 0.05 MPa |
| 最大减压比 | 10:1 |
| 适用流体温度 | 5 - 90℃ |
| 阀体 / 阀座 | 铸造不锈钢 |
| 阀瓣 / 膜片 | EPDM（可选 FKM，NE型号除外） |
| 连接方式 | JIS 10K FF 法兰盘型 |
INFO
- 20A 至 50A 口径内置过滤器（40 目）。65A 至 100A 口径无内置过滤器。
- 压力表连接口径为 JIS Rc 1/4。

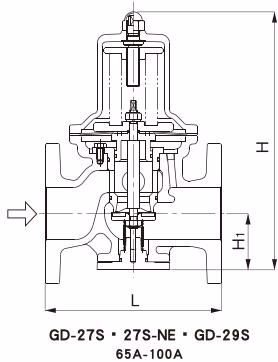

尺寸和重量
| 公称直径 | L (mm) | H (mm) | H1 (mm) | 重量 (kg) |
|---|---|---|---|---|
| 20A | 160 | 170 | 41 | 3.9 |
| 25A | 160 | 170 | 41 | 4.8 |
| 32A | 200 | 224 | 57 | 8.0 |
| 40A | 200 | 224 | 57 | 8.3 |
| 50A | 220 | 239.5 | 61 | 10.8 |
| 65A | 220 | 329 | 77 | 20.6 |
| 80A | 230 | 345 | 82 | 22.0 |
| 100A | 270 | 412 | 94 | 34.5 |
额定流量
（阀门之前和之后的差压为 0.15 MPa 以上。）
| 公称直径 | 20A | 25A | 32A | 40A | 50A | 65A | 80A | 100A |
|---|---|---|---|---|---|---|---|---|
| 额定流量 (L/min) | 40 | 60 | 100 | 150 | 250 | 300 | 450 | 700 |
如果阀门之前和之后的差压小于 0.15 MPa，则从下面相应的图表中选择正确的口径。
流量图表

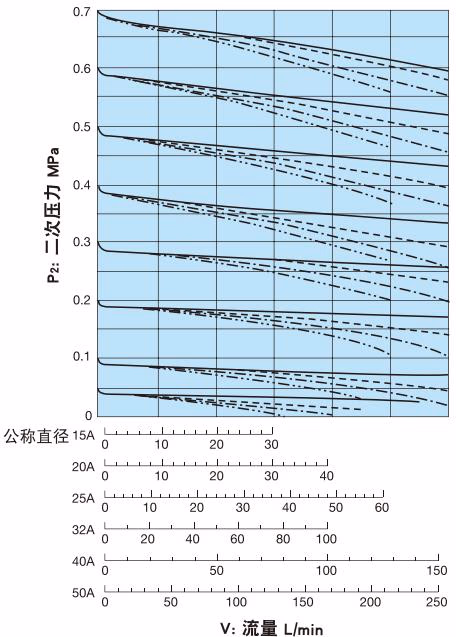

公称直径：15A 至 50A

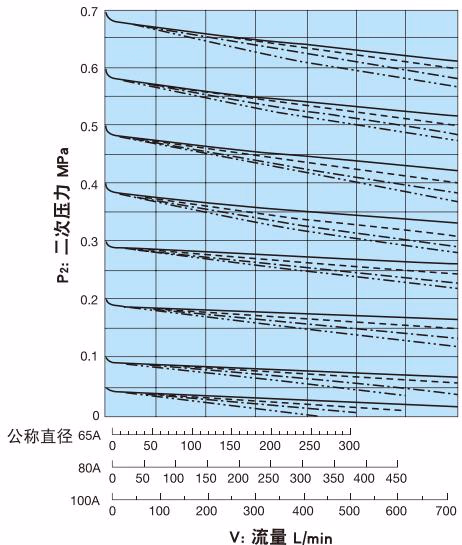

公称直径：65A 至 100A
性能特性

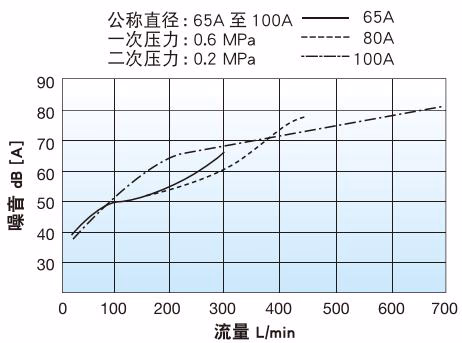

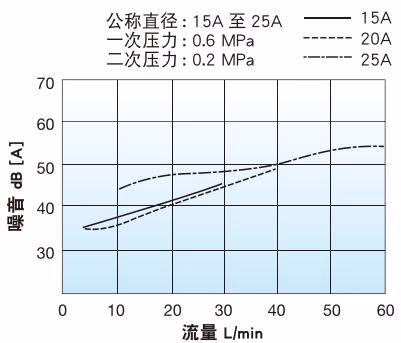

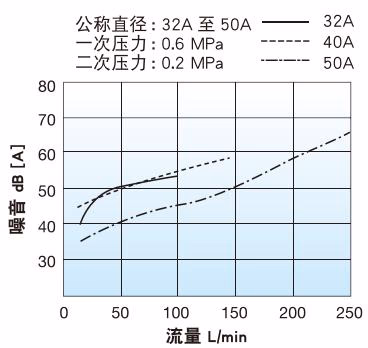

噪音特性图表
压力特性图表
本图表显示的是：当一次压力为 0.6 MPa，二次压力设定为 0.1 MPa 时， 一次压力在 0.15 MPa 至 1.0 MPa 之间变化时的二次压力变动情况。
流量特性图表
压力落差
| 公称直径 | 压力范围 | 二次压力范围 | 压力落差 |
|---|---|---|---|
| 15-100A | A | 0.05 - 0.35 MPa | 0.05 MPa 以内 |
| 15-100A | B | 0.30 - 0.70 MPa | 0.10 MPa 以内 |
操作原理
调节螺钉压缩弹簧，将膜片向下推，从而打开与其直接相连的阀瓣。从一次侧进入的流体从阀瓣的上部流出到二次侧，并通过减压检测孔引导到膜片的底部。弹簧的载荷和二次压力作用在膜片上，上下力保持平衡并调节阀门的开度。结果，膜片保持二次压力恒定。
安装与维护
WARNING
- 在将产品安装到管道中之前，务必清除管道中的异物和水垢。
- 65A 至 100A 口径的产品务必在一次侧安装过滤器。
- 在产品的二次侧安装用于设备保护的安全泄压阀。
- 管道安装的方向为水平或垂直任意。
调整步骤
- 关闭减压阀一次侧和二次侧的截止阀，并花足够的时间使用旁通管线吹扫流体。
- 缓慢全开一次侧的截止阀，然后稍微打开二次侧的截止阀，使少量流体流过。
- 拆下六角袋螺母，一边观察二次侧的压力表一边转动调节螺钉。向右（顺时针）转动可增加二次压力；向左（逆时针）转动可降低二次压力。
- 缓慢全开二次侧的截止阀。
- 调整完成后，拧紧六角袋螺母。
