耀希达凯 (Yoshitake) GD-25GJ-K 系列减压阀是使用于集体住宅等的水用减压阀，可实现低噪音供水。随着供水侧压力的变动可保持极稳定的二次侧压力，同时内藏过滤器，且小型轻便。GD-25GJ-L 型减压阀可对应带管端芯件的内衬钢管。

管端芯件的特点

1. 内衬钢管的管端面、螺丝等部件的防腐性强，由管端芯件隔断液体。
2. 无需管道接头，简化排管程序，节约成本。
3. 由于管端芯件内置，不会漏放管端芯件（GD-25GJ-L 具备该特点）。
4. 空气密封性能强。

规格

型号	GD-25GJ-K	GD-25GJ-L
公称直径	25A	25A
适用流体	自来水	自来水
一次压力	1.0 MPa 以下	1.0 MPa 以下
二次压力	(A) 0.05-0.10 MPa〔标准设置：0.09 MPa〕 (B) 0.10-0.22 MPa〔标准设置：0.20 MPa〕 (C) 0.20-0.35 MPa〔标准设置：0.25 MPa〕	(A) 0.05-0.10 MPa〔标准设置：0.09 MPa〕 (B) 0.10-0.22 MPa〔标准设置：0.20 MPa〕 (C) 0.20-0.35 MPa〔标准设置：0.25 MPa〕
最小差压	0.02 MPa	0.02 MPa
最大减压比	10:1	10:1
最小可调流量	0.5 L/min	0.5 L/min
流体温度	5-90℃	5-40℃
额定流量	85 L/min (差压为 0.10 MPa 以上时为 100 L/min)	85 L/min (差压为 0.10 MPa 以上时为 100 L/min)
阀体 / 阀座材质	铸造青铜（经正溴丙烷处理）	铸造青铜（经正溴丙烷处理）
阀杆材质	黄铜	黄铜
阀瓣 / 膜片材质	合成橡胶	合成橡胶
连接方式	JIS R 1 螺纹型（活接头）	JIS R 1 螺纹型（活接头）
压力表接头	JIS Rc 1/8 螺纹型	JIS Rc 1/8 螺纹型

• 过滤器为 40 目。
• 可提供压力表（A型或D型）作为可选额外配件（适用于 0.5MPa），压力表精度为安全系数 ±3%。
• 保温材料使用不燃材料。

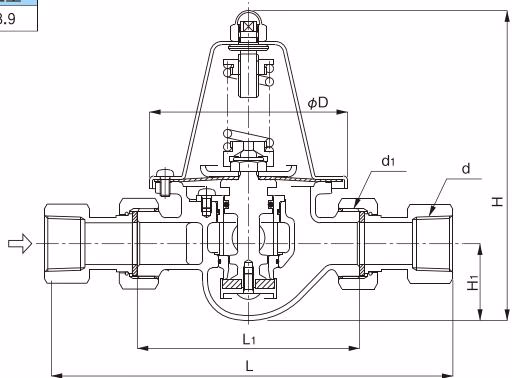

尺寸 (mm) 和重量 (kg)

d	d1	L	L1	H	H1	ΦD	重量
Rc1	G 1-1/4	250	136	186	46	121	3.9

带可选购的压力表的阀门尺寸

带 A 型压力表

带 D 型压力表

保温材料的尺寸

特性图

流量特性图

压力特性图

此图显示了在二次侧压力设定为 0.15 MPa 时，一次侧压力在 0.2 MPa 至 1.0 MPa 之间变动情况下的二次压力变化。

安装注意事项

1. 支持水平或垂直安装于管道上。
2. 安装时应限制管道中的灰尘和沙砾进入。

WARNING

请勿随意触摸调节螺钉，因为设定压力已调整为标准设定压力。

4. 请定期清理过滤器，因为异物在过滤器内积聚会导致供水量减少。特别是在初次布管时，异物容易积聚，因此在开始供水后请尽快检查过滤器。清理需要 135mm 的空间。
5. 在使用氯乙烯管的排管安装中请注意：如果氯乙烯管的粘合剂流入产品内，合成橡胶可能会受其影响，安装时请务必小心。
6. 使用聚苯乙烯包装作为保温材料。
7. 包装箱的打包带印有使用说明，配管完成后可将其作为保温材料的绑带使用。
8. 供水用防腐蚀管端芯件有两种类型：一种用于内衬聚氯乙烯钢管，另一种用于内衬聚乙烯粉末钢管。因不同类型的钢管内径不同，请根据管道类型正确使用。

DANGER

管端防腐蚀芯件在高温下有热变形的危险。请避免在靠近火源或进行焊接作业等高温环境下使用。

配管施工程序（针对防腐蚀管端芯件）：

• 确认管道： 请确保管道类型与芯件匹配。如果违规使用，可能会导致防腐性能失效（如气密性不良、芯件变形等）。
• 切割管道： 切割时请确保断面与轴线垂直。请使用自动金属锯或圆锯进行切割。切勿使用高速砂轮、切管器、气割或电弧切割。切割后请务必清除附着在管道上的油污。
• 管道倒角： 请使用刮刀等倒角工具，轻轻对管道内表面的毛刺进行倒角。
• 管道攻丝： 请根据 JIS 标准进行攻丝。请务必使用螺纹量规检查，因不符合标准的螺纹会损坏芯件。
• 涂抹密封剂： 请在端面和外螺纹处涂抹防腐密封剂。
• 管道连接： 连接管道时，请参考说明书中关于螺纹数量及长度的表格。可水平或垂直安装。在安装前，请清除管道内的沙土、水垢等异物。

压力调节方法

1. 将压力表拧入压力表接头。
2. 取下保护帽。一边观察压力表，一边旋转调节螺钉将二次压力调整至所需数值。
   • 顺时针旋转调节螺钉时，二次侧压力降低。
   • 逆时针旋转调节螺钉时，二次侧压力升高。
3. 二次侧压力调节完毕后，盖上保护帽。
4. 拆下压力表。

配管示例
