耀希达凯（Yoshitake）GD-20R 和 GD-20RC 是一次压力调节阀和防落水阀，设计用于水、油、空气和其他非危险性流体。作为泵用泄压阀使用时，可释放负荷波动引起的过大压力，并在泵运行时保持管道内部压力恒定。它们也广泛用于防止中高层建筑开放回路系统的泵停机时管道内部发生落水。

特点

• 无泄漏： 采用单阀座和阀瓣设计，关闭时无泄漏。
• 可靠响应： 大膜片设计，能可靠应对压力波动并实现有效闭阀。
• 泵泄压： 作为泵用泄压阀使用，释放负荷波动引起的过大压力，并在泵运行时保持管道内部压力恒定。
• 防落水（蓄压）： 用来防止中高层建筑开放回路系统的泵停机时管道内部发生落水。
• 耐腐蚀性： GD-20RC 的阀体内外表面均有尼龙11涂层，具有优异的耐腐蚀性。

规格

型号	GD-20R	GD-20RC
适用流体	冷水和热水、油（煤油、重油A和B）、空气、其他非危险性流体	冷水和热水、油（煤油、重油A和B）、空气、其他非危险性流体
压力调节范围	15A–80A：(A) 0.05–0.25 MPa，(B) 0.26–0.7 MPa 100A–150A：(A) 0.05–0.25 MPa，(B) 0.26–0.5 MPa	15A–80A：(A) 0.05–0.25 MPa，(B) 0.26–0.7 MPa 100A–150A：(A) 0.05–0.25 MPa，(B) 0.26–0.5 MPa
流体温度	5–80°C	5–60°C
流体粘度	600 cSt 以下	600 cSt 以下
阀体材料	球墨铸铁	球墨铸铁
阀座	不锈钢或青铜	不锈钢或青铜
阀瓣与膜片	NBR	NBR
连接方式	JIS 10K FF 法兰	JIS 10K FF 法兰
阀体内外表面处理	15A–100A：电沉积涂装 125A–150A：焦油基涂装（黑色）或电沉积涂装	尼龙11涂层（内外表面）

INFO

• 可提供 FKM 材质。
• 可提供外部检测式。
• 可提供不锈钢材质的阀内件。
• 可提供不锈钢材质（15A至100A）。关于 65A 至 100A 是否可提供全不锈钢材质，请与我们联系。
• 可提供排水塞。
• 根据使用的流体油中含有的添加剂，可能会促进橡胶类的老化。

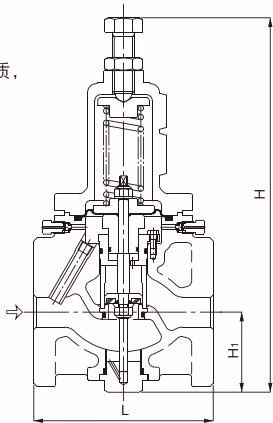

尺寸与重量

公称直径	L (mm)	H (mm)	H1 (mm)	重量 (kg)
15A	145	309	57	8.2
20A	150	309	57	8.2
25A	150	330	67	10.0
32A	195	395	76	17.3
40A	195	395	76	17.3
50A	195	409	81	19.2
65A	270	553	110	40.0
80A	270	575	125	43.7
100A	308	637	143	70.0
125A	380	835	179	144.0
150A	400	904	204	173.0

注：以上重量为 GD-20R 的数据。公称直径不同，外观形状会略有不同。

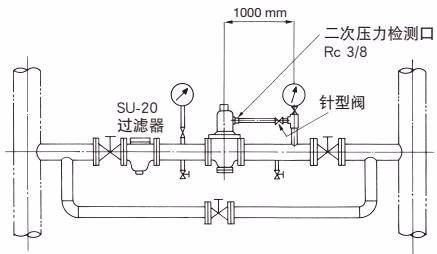

管道连接示例

在本产品的出口侧安装针型阀，用铜管将其连接在压力检测管上。

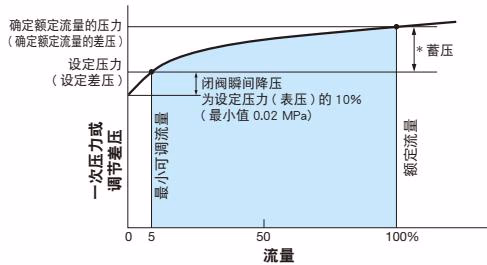

流量特性图表

设定范围 (MPa)	蓄压 (MPa)
0.05–0.25	0.05 以内
0.26–0.7	0.105 以内

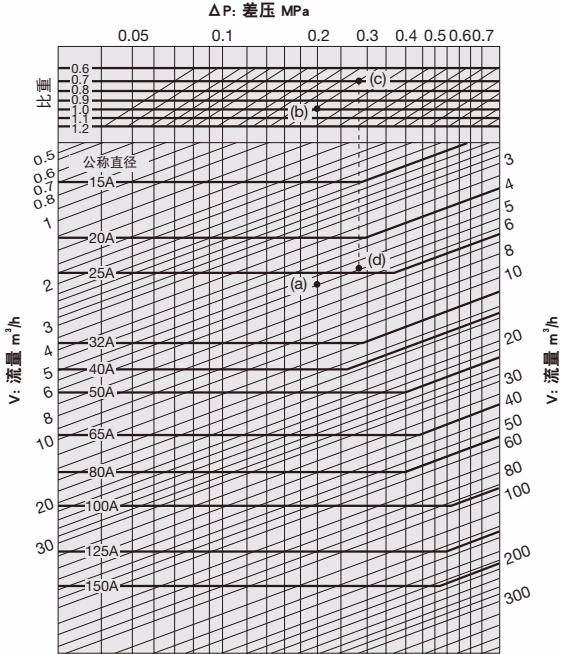

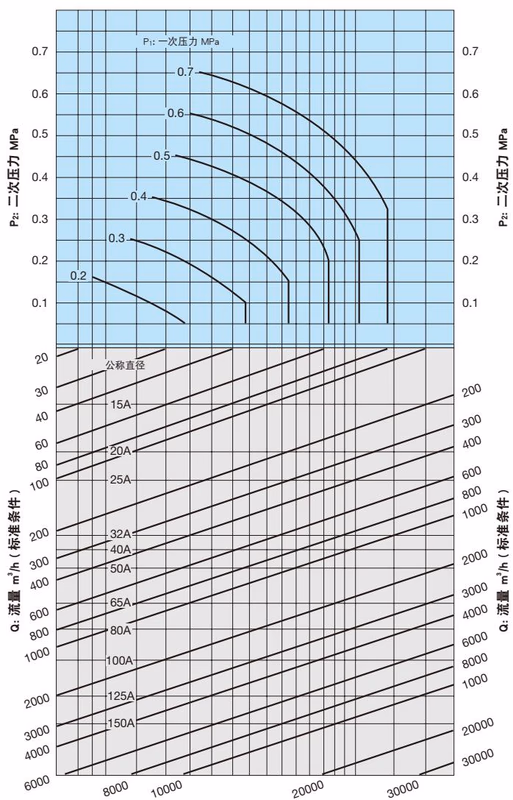

公称直径选择图表（适用于液体）

选择示例

选择差压（ΔP）、比重和流量（V）分别为 0.2 MPa、1（水）和 5.5 m³/h 的差压调节阀公称直径时，先从差压（ΔP）0.2 MPa 垂直向下延伸，找到与流量（V）5.5 m³/h 的交点 (a)。由于此交点 (a) 介于公称直径 25A 与 32A 之间，故选择较大的直径 32A。

相同条件下比重为 0.7 时，从差压（ΔP）0.2 MPa 垂直向下延伸，找到与比重 1 的交点 (b)。从此交点 (b) 向斜线水平延伸，找到与比重 0.7 的交点 (c)。再从交点 (c) 垂直向下延伸，找到与流量（V）5.5 m³/h 的交点 (d)。由于此交点 (d) 介于公称直径 20A 与 25A 之间，故选择较大的直径 25A。

结构与操作

如果向右旋转调节螺钉，膜片将随调节弹簧被压下，与阀杆相连的阀瓣将关闭。

流体沿着导管流向膜片下方的检测室。如果检测室的压力高于设定压力，膜片底部的载荷将克服调节弹簧的载荷向上推动阀瓣，从而释放过大的压力。

如果检测室的压力降至设定压力以下，阀瓣将再次被调节弹簧的载荷关闭。
