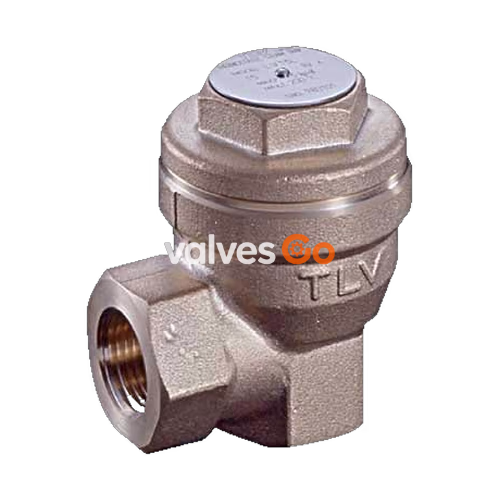

TLV（TLV）LA13L 是一款用于蒸汽系统的压力平衡热静力式排气阀，采用紧凑的黄铜阀体，具有“故障常开”特性。它能够自动排放饱和蒸汽温度以下的空气，在工况发生变化时能迅速作出反应。

特点

• 自动排放饱和蒸汽温度以下的空气。
• 结构紧凑、排气能力强。
• 工况发生变化时、能迅速作出反应。
• 维护、清理简便易行，不锈钢阀座经淬火处理。
• 密封性强。

WARNING

为避免导致人身伤害，请不要超越规格范围使用本产品。不适用于有毒、易燃或其它有害气体。

规格

项目	参数
连接方式	螺纹
口径	15, 20 mm
最大工作压力 (PMO)	1.3 MPaG
最小工作压力	0.01 MPaG
最大工作温度 (TMO)	200 ℃
X-元件的过冷度	22度以内
X-元件的类型	C22
适用流体	蒸汽

受压外壳的设计条件(非工作条件)：最大允许压力(PMA) 1.6 MPaG，最大允许温度(TMA) 220 ℃。

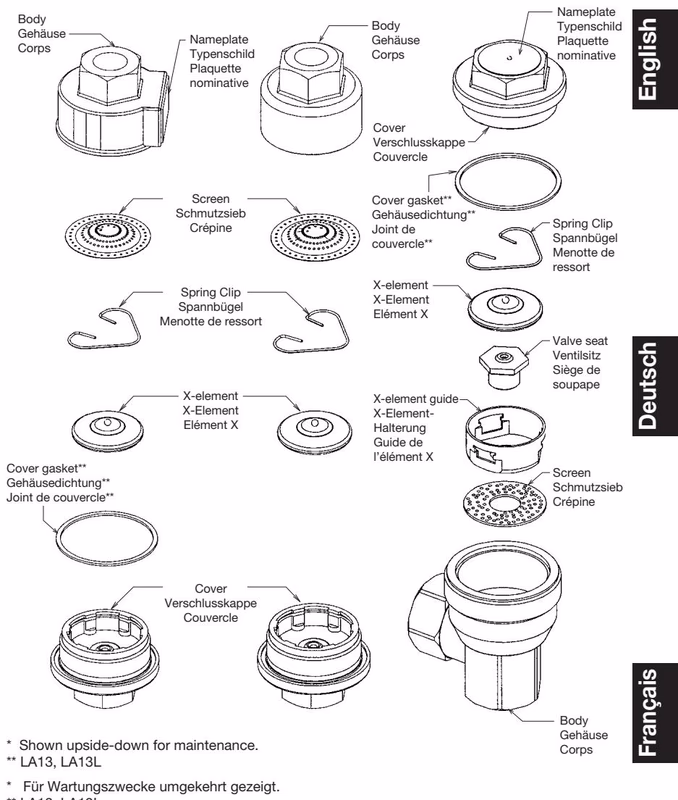

配置与材质

序号	名称	材质
1	阀体	黄铜 C3771
2	阀盖	黄铜 C3771
3	阀座	不锈钢 SUS420F
4	X-元件	不锈钢
5	X-元件导向	不锈钢 SUS304
6	卡环	不锈钢 SUS304
7	过滤网	不锈钢 SUS304
8	阀盖垫圈	聚四氟乙烯 PTFE

外形尺寸

口径	L (mm)	H (mm)	A (mm)	B (mm)	重量 (kg)
15	64	70	20	38	0.5
20	66	77	27	40	0.5

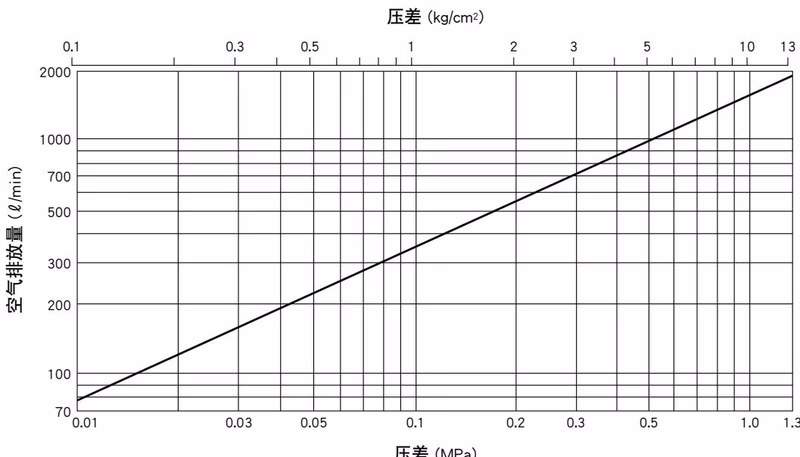

空气排放量

压差是指排气阀的入口端和出口端的压力差。排量指在标准大气压下，20℃的空气当量。推荐安全系数：不小于2。

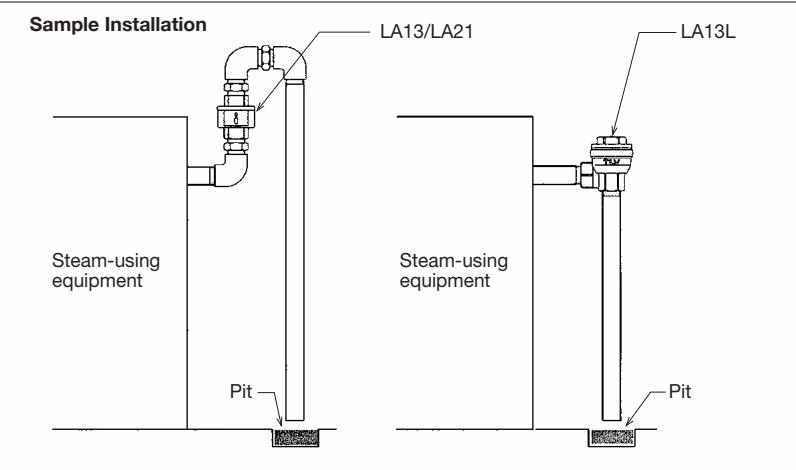

正确安装与管道布置

• 将排气阀安装在空气容易聚集的地方（通常是远离设备蒸汽入口的地方）。
• 垂直安装排气阀，使阀体上的箭头与流向一致。切勿倒置安装。
• 为防止排出热空气或蒸汽伤人，应连接通向地坑的管道，但切勿将管道浸入水中。

运行检查

如果排气阀向大气排放，可通过目视检查来决定是否需要立即维护或修理。

• 正常： 排气时能听到流动的声音。排气结束后，阀门关闭，伴有少量蒸汽排出。
• 堵塞： 无空气排出。排气阀安静，表面温度低。
• 大漏： 生蒸汽从出口连续喷出，并有连续的金属声。
• 微漏： 生蒸汽从出口泄漏，伴有尖锐的声音。

故障排除

故障现象	原因	处理方法
无空气排出或排气不畅	X-元件粘在阀座上 / 阀座堵塞 / 滤网堵塞	清洗零件，或更换新的阀座/阀盖
蒸汽泄漏或喷出	X-元件与阀座之间有铁锈或水垢 / 元件或阀座损坏	清洗零件，或更换新的X-元件/阀座
