TLV JH5RL-B 带有双金属热静力式排气阀的自由浮球式蒸汽疏水阀可用于热交换器、工艺加热器或盘管伴热等系统，适用压力最高可至10MPaG。疏水阀能够自动、连续排放略低于饱和蒸汽温度的冷凝水。

WARNING

严禁对浮球进行直接加热。对浮球进行直接加热会使浮球内部压力上升而导致浮球炸裂，从而导致人员严重受伤或财产损失和设备损坏。

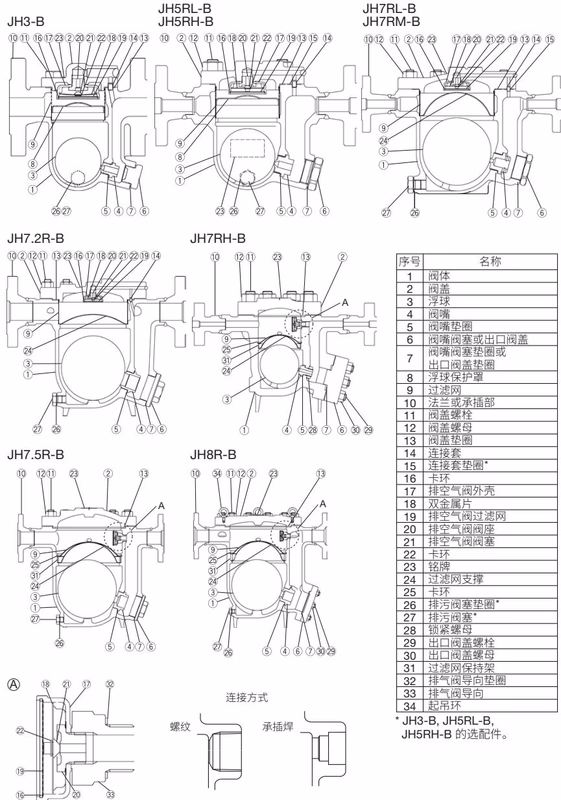

疏水阀的结构

序号	名称	序号	名称	序号	名称
1	阀体	13	阀盖垫圈	25	卡环
2	阀盖	14	连接套	26	排污阀塞垫圈*
3	浮球	15	连接套垫圈	27	排污阀塞*
4	阀嘴	16	卡环	28	阀嘴锁紧螺母
5	阀嘴垫圈	17	排空气阀外壳	29	出口阀盖螺栓
6	阀嘴阀塞或出口阀盖	18	双金属片	30	出口阀盖螺母
7	阀嘴阀塞垫圈或出口阀盖垫圈	19	排空气阀过滤网	31	过滤网支撑定位件
8	浮球保护罩	20	排空气阀阀座	32	卡环
9	过滤网	21	排空气阀阀塞	33	排气阀导流罩
10	法兰或承插部	22	卡环	34	弹簧垫圈
11	阀盖螺栓	23	铭牌
12	阀盖螺母	24	过滤网支撑

* 用于JH5RL-B的选配件。

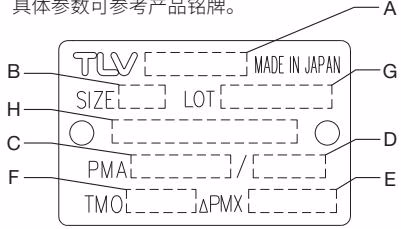

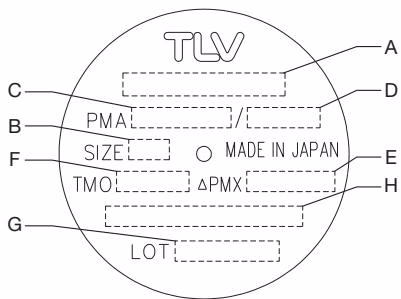

技术说明

• A 型号
• B 口径
• C 最大允许压力*
• D 最大允许温度* (TMA)
• E 最大压差
• F 最大工作温度
• G 生产批号
• H 阀门编号**

*最大允许压力 (PMA) 和最大允许温度 (TMA) 是指受压外壳的设计压力和设计温度，不是指操作压力和操作温度。**阀门编号用于表示该产品是否带有其它选配件。如果没有选配件，铭牌上将省略该项。

DANGER

为避免发生故障或事故、产品损坏或人身伤害，请正确安装本产品，并不要超越规格范围使用本产品。如果使用国家或地区的技术标准或法规对上述规格有特殊规定时，应遵照当地规定。

正确的安装

• 必须由专业技术人员进行产品的安装、检测、维护保养、维修、拆卸、调试以及开阀/闭阀的操作。
• 起吊环仅用于阀盖拆卸；严禁用此起吊环起吊产品。
• 采取一定的措施，避免人员直接接触到产品出口。
• 使用产品时应确保设备内不会发生冻结现象。
• 使用产品时应确保不会发生水锤现象。

1. 在安装前，请务必取下所有的保护密封件。
2. 安装疏水阀前，必须吹扫入口管路，清除管路中的杂质和油污。
3. 起吊本产品时，将绳索尽可能的靠近阀体缠绕在出/入口部位。
4. 安装疏水阀时注意允许的倾斜度。确保阀体上的箭头与介质流动方向一致。
5. 将疏水阀安装在管线或设备的最低处，从而确保冷凝水能通过重力自然流进疏水阀。入口管线应尽可能的短并且尽可能的少用弯头。
6. 疏水阀前后0.8米（2.5英尺）管线上应使用正确的管路支撑。
7. 安装一个旁通阀用于排放冷凝水，并在疏水阀故障或进行维护保养时安装切断疏水阀的进出口阀门。
8. 当有多个疏水阀连接到同一根冷凝水回收管线上时，必须在每一个疏水阀的出口端安装一个止回阀。
9. 如使用螺纹连接形式，建议在连接处安装活接管便于安装和拆卸。

管路布置

要求	正确	错误
必须安装管径足够大的集水管		管径过小
确保冷凝水不受阻挡地流入疏水阀		管径太小，入口探入管内
为防止铁锈或杂质流入疏水阀，入口管线距T型管的底部应有25-50毫米（1-2英寸）的距离		铁锈和杂质与冷凝水一起流入疏水阀
当安装在管线的末端时，确保有足够的空间排放冷凝水		冷凝水聚集在管线内

检查连接至疏水阀的管路安装是否正确：

1. 管道口径是否合适？
2. 疏水阀安装的倾斜度是否在允许的范围内，阀体上的箭头是否与流体流动方向一致？
3. 是否留有足够的空间用于进行维护保养？
4. 疏水阀进出口是否已经安装了阀门？如果疏水阀出口存在背压，是否安装了止回阀？
5. 疏水阀入口管线是否尽可能地短，弯头尽可能地少？并且保证冷凝水能自然流进疏水阀？
6. 管道连接的方法是否正确？

检查及维护保养

疏水阀的性能检查每年至少进行两次，或根据疏水阀的使用情况进行不定期的检查。蒸汽疏水阀故障可能导致用汽设备内温度下降，产品品质不良或因蒸汽泄漏导致的损失。

WARNING

在打开疏水阀前请务必先关闭前后的阀门并等待疏水阀彻底冷却，如果不遵守这些规定易导致人员烫伤。

部件的检查

部件	检查内容
阀体、阀盖	检查内部是否有损伤、脏污、油垢、锈垢等
垫圈	检查是否变形或损伤
双金属片	检查是否损伤
排空气阀（和阀座）	检查是否损伤
过滤网	检查是否堵塞、腐蚀或损伤
浮球	检查是否变形、损伤，表面是否有油垢，内部是否有积水
阀嘴开口处	检查是否有锈垢、水垢、油膜，是否磨损或损伤

故障诊断

如果疏水阀安装后无法达到预期的性能，请检查以下几点，采取适当的措施。

故障现象	产生原因	应对措施
不排冷凝水（堵塞）或排量偏小	浮球损坏或内部进水	更换新的浮球
	阀嘴、过滤网或管道内被铁锈、水垢堵塞	清洗
	双金属片损坏	更换新的双金属片
	疏水阀的实际运行压力超过了最大允许工作压力，或者疏水阀进出口的压差不足	检查实际运行条件是否符合技术说明书
	发生蒸汽绑	开启旁通阀排放蒸汽或关闭入口侧阀门，让疏水阀自然冷却
从疏水阀出口处排放或泄漏蒸汽	阀座周围或浮球下方聚集了铁锈、水垢	清洗
	阀嘴损坏	更换新的阀嘴
	浮球变形或表面附着水垢	清洗或更换新的浮球
	疏水阀的安装倾斜度超过了允许的最大倾斜角度	修正安装位置
	疏水阀产生振动	加长疏水阀的入口端管道，并固定牢靠
	双金属排气阀表面和/或排空气阀座上有划痕或堆积物	清洗或更换新的双金属片和/或排气阀座
