PN16
产品简介
斯派莎克 Spirax Sarco SRV461 和 SRV463 直接作用式减压阀的所有与介质接触部件均采用 AISI 316L (1.4404, 1.4408, 1.4462 和 1.4571) 不锈钢制造。该系列阀门专门针对对洁净度和耐腐蚀性有严格要求的蒸汽、液体或气体应用而设计。
典型应用
- 洁净蒸汽系统
- 离心机的气体和液体供应
- 冷冻干燥机、消毒器
- 高压灭菌器、制程罐
- 加湿器、厨房设备
Food+ 变体
Food+ 变体专为符合食品接触合规工艺设计、制造和批准，符合 (EC)1935:2004 和 FDA 相关标准。
技术参数
SRV461S（螺纹）和 SRV463S（法兰）阀门通过平衡弹簧力与传递到膜片的下游压力来实现精确控制。

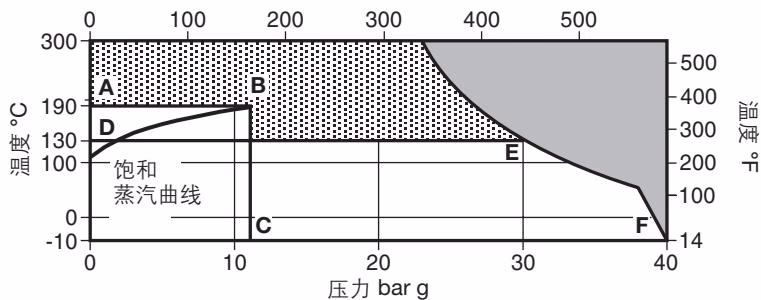

压力/温度限制
设计工况
| 条件 | SRV461S (PN40) | SRV463S (PN16) |
|---|---|---|
| 最大设计压力 | 38 bar g @ 38°C | 15.2 bar g @ 50°C |
| 最高设计温度 | 300°C @ 23.2 bar g | 300°C @ 9 bar g |
| 最小设计温度 | -10°C | -10°C |
| 最大操作温度 (蒸汽) | 190°C @ 10.9 bar g | 190°C @ 10.9 bar g |
压力设定范围
- 0.02 - 0.12 bar g
- 0.10 - 0.50 bar g
- 0.30 - 1.10 bar g
- 0.80 - 2.50 bar g
- 2.00 - 5.00 bar g
- 4.00 - 8.00 bar g
- 6.00 - 12.00 bar g
材质说明
| 序号 | 部件 | 材质 | Werkstoff No. | AISI 相应规格 |
|---|---|---|---|---|
| 1 | 阀体 | 不锈钢 | 1.4404 | 316L |
| 2 | 弹簧室 | 不锈钢 | 1.4404 | 316L |
| 3 | 顶盖 | 不锈钢 | 1.4571 | 316Ti |
| 4 | 阀座 | 不锈钢 | 1.4404 | 316L |
| 5 | 阀芯 | 不锈钢 | 1.4404 | 316L |
| 6 | 膜片 | EPDM | ||
| 7, 8, 9 | 'O'型圈 | EPDM | ||
| 12 | 弹簧 | 不锈钢 | 1.4310 | 301 |
| 16 | 软密封 | FEPM |

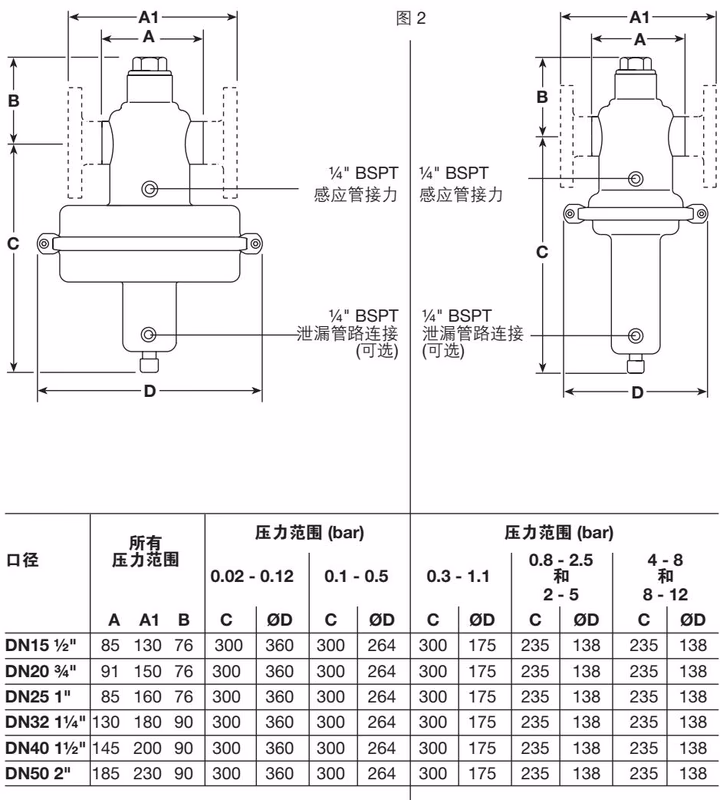

尺寸与重量
| 口径 (DN) | A (mm) | A1 (mm) | B (mm) | C (mm)* | OD (mm)* |
|---|---|---|---|---|---|
| DN15 (1/2") | 85 | 130 | 76 | 235 | 138 |
| DN20 (3/4") | 91 | 150 | 76 | 235 | 138 |
| DN25 (1") | 85 | 160 | 76 | 235 | 138 |
| DN32 (1-1/4") | 130 | 180 | 90 | 235 | 138 |
| DN40 (1-1/2") | 145 | 200 | 90 | 235 | 138 |
| DN50 (2") | 185 | 230 | 90 | 235 | 138 |
注：C 和 OD 尺寸随压力范围变化。上表所示为 0.8 - 5.0 bar 范围内的参考值。
重量 (近似) kg
| 口径与连接 | 0.02-0.12 | 0.1-0.5 | 0.3-1.1 | 0.8-12 |
|---|---|---|---|---|
| 1/2" - 1" 螺纹 | 13.5 | 7.1 | 6.1 | 3.1 |
| DN15-DN25 法兰 | 15.3 | 8.9 | 7.9 | 4.9 |
| 1-1/4" - 2" 螺纹 | 14.4 | 8.0 | 7.0 | 4.0 |
| DN32-DN50 法兰 | 18.4 | 12.0 | 11.0 | 8.0 |
安装与维护
安装要点
- 用于蒸汽时，SRV 减压阀应水平安装，调节螺栓位于阀门下方。
- 减压阀上下游切断阀应距离减压阀至少 10 倍管径。
- 使用 1/4" 压力感应管，感应管最少接到减压阀下游 15 倍水平距离处。
安全信息
警告： 在拆开阀门前必须先松开控制弹簧的张力。
密封件注意： 如果阀门温度接近 315°C，Viton/FPM 可能分解形成氢氟酸。请避免皮肤接触或吸入烟雾。
备件订购
可供备件包括：
- 膜片和“O”型圈组： 包含组件 6, 7, 8, 9, 16。
